Czujnik temperatury otoczenia mierzy mierzy temperaturę otaczającego powietrza w określonym miejscu i przetwarza ten pomiar na sygnał elektryczny, który system sterowania, wyświetlacz lub rejestrator danych może odczytać i na podstawie którego może podjąć działania. W przeciwieństwie do czujników zaprojektowanych do pomiaru temperatury powierzchni, płynu lub obiektu, czujnik temperatury otoczenia został specjalnie zaprojektowany tak, aby jak najdokładniej pobierać próbki otaczającego go wolnego powietrza – minimalizując wpływ ciepła promieniowania, ciepła przewodzonego przez powierzchnie montażowe i efektu samonagrzewania z własnej elektroniki. Uzyskane dane trafiają do ogromnej gamy systemów, od jednostki sterującej klimatyzacją w samochodzie po sieci monitorowania pogody, które stanowią podstawę współczesnej meteorologii.
Podstawowa funkcja: Przekładanie temperatury powietrza na sygnał elektryczny
Sercem czujnika temperatury otoczenia jest przetwornik – urządzenie, które przekształca jedną formę energii w drugą. W tym przypadku przekształca energię cieplną (energię kinetyczną cząsteczek powietrza) w wielkość elektryczną, zwykle rezystancję, napięcie lub prąd, którą może zinterpretować elektronika znajdująca się dalej. Najpopularniejszymi elementami czujnikowymi używanymi w tym celu są termistory o ujemnym współczynniku temperaturowym (NTC), platynowe detektory temperatury (RTD) i czujniki z układami scalonymi na bazie półprzewodników, z których każdy oferuje inny kompromis między dokładnością, zasięgiem, czasem reakcji i kosztem.

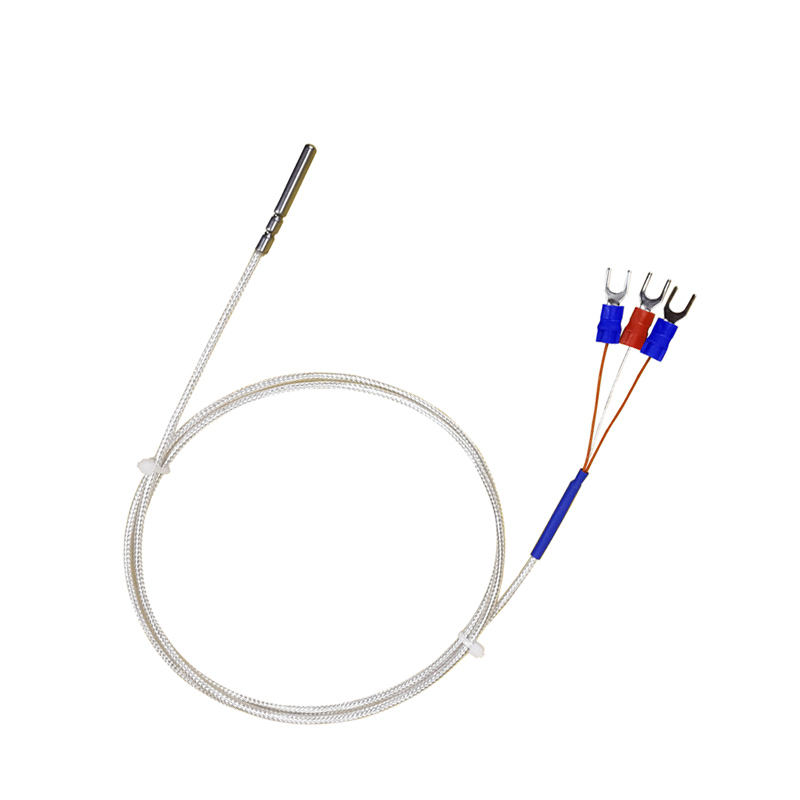

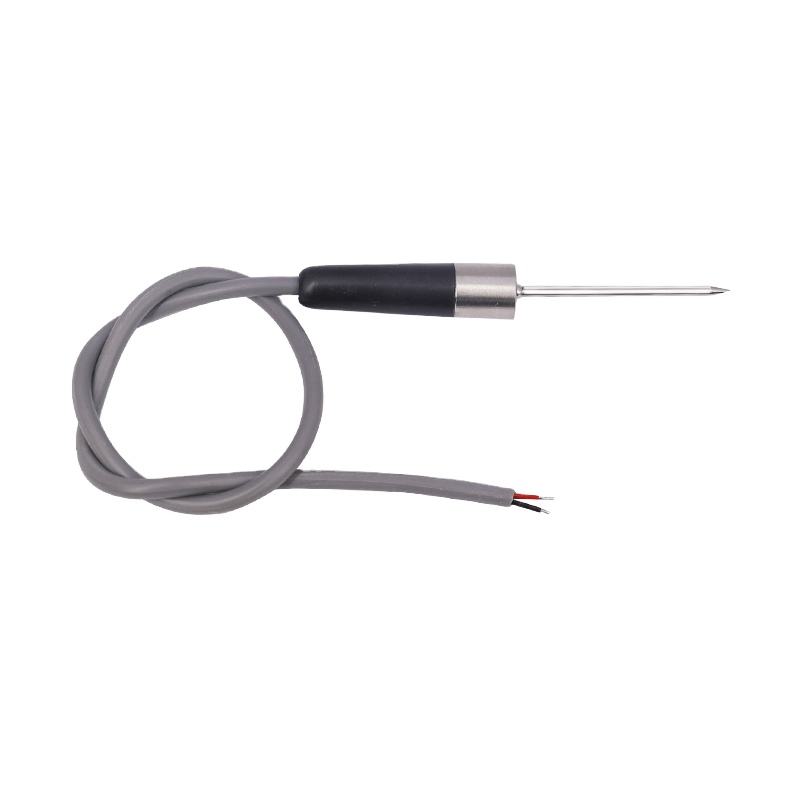

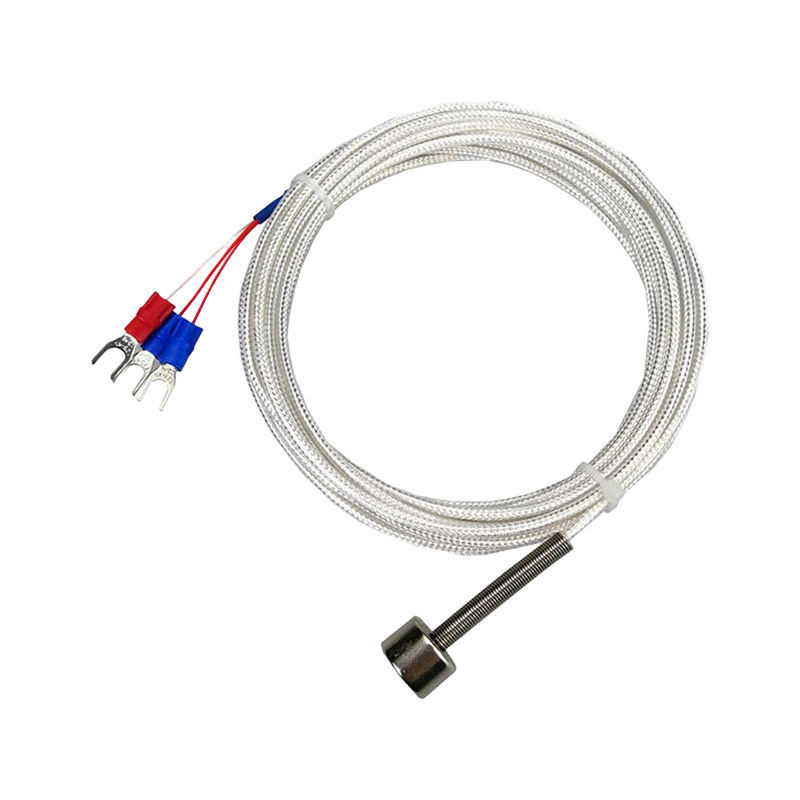

Termistor NTC zmniejsza swoją rezystancję elektryczną wraz ze wzrostem temperatury w wysoce przewidywalny, choć nieliniowy sposób. Czujnik RTD — zwykle platynowy, nawinięty na nominalną rezystancję 100 omów w temperaturze 0°C (norma Pt100) — zmienia rezystancję w sposób bardziej liniowy i z dużą powtarzalnością. Półprzewodnikowy czujnik IC generuje napięcie wyjściowe lub kod cyfrowy, który jest wprost proporcjonalny do temperatury i nie wymaga dodatkowego obwodu kondycjonującego sygnał, co czyni go atrakcyjnym dla zastosowań w elektronice użytkowej i motoryzacji.
Niezależnie od elementu czujnikowego, sygnał wyjściowy jest odczytywany przez mikrokontroler, jednostkę sterującą silnika, system zarządzania budynkiem lub stację pogodową, która stosuje krzywą kalibracyjną lub tabelę przeglądową w celu przekształcenia surowego sygnału elektrycznego na wartość temperatury w stopniach Celsjusza, Fahrenheita lub Kelvina.
Działanie czujnika temperatury otoczenia w pojeździe
W kontekście motoryzacyjnym czujnik temperatury otoczenia — czasami nazywany czujnikiem temperatury powietrza zewnętrznego lub czujnikiem OAT — spełnia kilka krytycznych i wzajemnie powiązanych funkcji. Montuje się go zwykle za przednim zderzakiem, w przednim atrapie chłodnicy lub pod jednym z lusterek bocznych, aby pobierać próbki powietrza z zewnątrz, zanim zostanie ogrzane przez silnik, hamulce lub układ wydechowy.
Poinformowanie kierowcy
Najbardziej widoczną funkcją jest po prostu wyświetlanie temperatury zewnętrznej na zestawie wskaźników lub ekranie systemu informacyjno-rozrywkowego. Daje to kierowcy świadomość sytuacyjną, która bezpośrednio wpływa na decyzje dotyczące bezpieczeństwa. Temperatury w pobliżu lub poniżej 3°C do 4°C powodują w większości nowoczesnych pojazdów ostrzeżenia o oblodzeniu, ostrzegające kierowcę o możliwości wystąpienia gołoledzi na nawierzchniach dróg, nawet jeśli opady nie są oczywiste.
Sterowanie systemem klimatycznym
Czujnik temperatury otoczenia to kluczowy element układu automatycznej klimatyzacji. Gdy kierowca ustawi żądaną temperaturę w kabinie, moduł klimatyzacji porównuje temperaturę powietrza na zewnątrz z temperaturą wnętrza i docelową wartością zadaną, aby obliczyć odpowiednią kombinację ogrzewania, chłodzenia i przepływu powietrza. W czasie upałów sygnalizuje wcześniejsze włączenie sprężarki klimatyzacji i pracę z większą wydajnością. W zimne dni modyfikuje strategię ogrzewania i dostosowuje logikę odparowywania szyb przednich i tylnych.
Bez dokładnego odczytu otoczenia automatyczne systemy klimatyzacji uciekają się do podstawowych ustawień domyślnych i nie są w stanie właściwie kompensować warunków zewnętrznych, co skutkuje albo przepracowaniem sprężarki latem, albo powolnym ogrzewaniem zimą. Wiele systemów wykorzystuje również odczyt otoczenia do podjęcia decyzji, czy zastosować recyrkulację powietrza w kabinie, czy zasysać świeże powietrze z zewnątrz – w bardzo niskich temperaturach preferowana jest recyrkulacja, aby zapobiec zamarznięciu parownika.
Wspieranie zarządzania silnikiem
Jednostka sterująca silnika (ECU) wykorzystuje dane dotyczące temperatury otoczenia oraz czujnik temperatury powietrza dolotowego do modelowania gęstości powietrza wchodzącego do komory spalania. Gęstsze zimne powietrze zawiera więcej tlenu i do całkowitego spalania wymaga bogatszej mieszanki paliwowej; ciepłe powietrze ma mniejszą gęstość i wymaga uboższej mieszanki. Podczas gdy czujnik temperatury powietrza dolotowego mierzy powietrze po jego przedostaniu się do układu dolotowego i potencjalnie ogrzanym w komorze silnika, czujnik otoczenia stanowi punkt odniesienia dla warunków przed uruchomieniem pojazdu i bezpośrednio po uruchomieniu zimnego silnika, kiedy ECU ustala początkowe mapy zasilania i zapłonu.
W silnikach z turbodoładowaniem dane dotyczące temperatury otoczenia są również wykorzystywane w modelach wydajności chłodnicy międzystopniowej. Chłodniejsze powietrze otoczenia poprawia wydajność chłodnicy międzystopniowej i umożliwia bardziej agresywne doładowanie i synchronizację zapłonu, więc znajomość prawdziwej temperatury zewnętrznej pozwala ECU bezpiecznie wydobywać większą moc, gdy pozwalają na to warunki.
Optymalizacja układów przeniesienia napędu i układu napędowego
Jednostki sterujące automatycznej skrzyni biegów wykorzystują odczyty temperatury otoczenia do modyfikowania strategii zmiany biegów w ekstremalnie niskich temperaturach, gdzie lepkość oleju przekładniowego jest podwyższona i potrzeba więcej czasu na wytworzenie ciśnienia hydraulicznego przed wykonaniem zmiany biegu. Układy napędu na cztery koła mogą wykorzystywać temperaturę otoczenia jako jeden z czynników przy ustalaniu, czy prawdopodobne są warunki niskiej przyczepności i czy należy zapobiegawczo regulować rozkład momentu obrotowego układu napędowego.
Działanie czujnika temperatury otoczenia w systemach HVAC i budynkach
W systemach ogrzewania, wentylacji i klimatyzacji (HVAC) budynków komercyjnych i mieszkalnych czujniki temperatury otoczenia — zwane w tym kontekście także czujnikami powietrza zewnętrznego lub czujnikami temperatury powietrza zewnętrznego (OAT) — pełnią analogiczne, ale bardziej złożone architektonicznie role niż ich odpowiedniki w motoryzacji.
Sterowanie resetowaniem na zewnątrz
Jedną z najbardziej energooszczędnych strategii ogrzewania budynków jest kontrola resetu zewnętrznego, w ramach której temperatura wody zasilającej systemu ogrzewania wodnego jest stale dostosowywana w zależności od tego, jak zimno jest na zewnątrz. Gdy temperatura zewnętrzna jest łagodna, kocioł dostarcza chłodniejszą wodę do obiegu grzewczego, zmniejszając zużycie paliwa i poprawiając wydajność kotłów kondensacyjnych. Gdy temperatura zewnętrzna spada, temperatura zasilania wzrasta proporcjonalnie, aby utrzymać komfort. Czujnik temperatury powietrza otoczenia na zewnątrz zapewnia odczyt w czasie rzeczywistym, który napędza ciągłą optymalizację, a oszczędności energii, jakie umożliwia, mogą być znaczne w sezonie grzewczym.
Sterowanie ekonomizerem
Komercyjne centrale wentylacyjne często wykorzystują tryb ekonomizera, w którym system pobiera duże ilości chłodnego powietrza z zewnątrz w celu swobodnego chłodzenia, zamiast uruchamiać mechaniczny obwód chłodniczy. Czujnik temperatury powietrza otoczenia określa, czy powietrze zewnętrzne jest wystarczająco chłodne, aby było przydatne – zwykle poniżej ustawionego progu, np. 18°C – i powoduje otwarcie przepustnic ekonomizera, gdy tak się stanie. To bezpośrednio zmniejsza liczbę godzin pracy sprężarki i zużycie energii elektrycznej. Sterowanie ekonomizerem w oparciu o entalpię dodaje pomiar wilgotności do logiki decyzyjnej, ale głównym czynnikiem wyzwalającym pozostaje temperatura.
Ochrona przed zamarzaniem
W zimnym klimacie systemy HVAC zawierające wodne obwody ogrzewania lub chłodzenia należy chronić przed zamarzaniem. Czujniki temperatury powietrza otoczenia monitorujące warunki zewnętrzne mogą uruchamiać tryby ochrony przed zamarzaniem — aktywując pompy obiegowe w celu utrzymania ruchu wody, włączając przewody grzejne na odsłoniętych rurociągach lub zamykając przepustnice świeżego powietrza — zanim temperatura spadnie na tyle, aby spowodować tworzenie się lodu w systemie. Działanie na podstawie przewidywanych danych otoczenia, zamiast czekać, aż czujnik temperatury rury wykryje rzeczywiste zamarznięcie, jest znacznie mniej uciążliwe i pozwala uniknąć ryzyka pęknięcia rurociągu i uszkodzenia przez wodę.
Wentylacja sterowana na żądanie
W budynkach wyposażonych w systemy wentylacji sterowane zapotrzebowaniem dane dotyczące temperatury powietrza otoczenia łączą się z poziomem dwutlenku węgla w pomieszczeniach i harmonogramami obłożenia, aby określić optymalną ilość poboru świeżego powietrza. Doprowadzanie bardzo zimnego lub bardzo gorącego powietrza zewnętrznego wymaga znacznych ilości energii w celu jego kondycjonowania przed dostarczeniem do zajmowanych pomieszczeń. Znając dokładnie temperaturę otoczenia, system zarządzania budynkiem może zminimalizować niepotrzebną wentylację podczas ekstremalnych warunków pogodowych, jednocześnie utrzymując jakość powietrza w pomieszczeniu, zmniejszając obciążenia grzewcze i chłodnicze.
Działanie czujnika temperatury otoczenia w monitorowaniu pogody
Meteorologiczne stacje pogodowe — niezależnie od tego, czy są obsługiwane przez krajowe służby meteorologiczne, lotniska, drogowe sieci pogodowe czy prywatnych entuzjastów — wykorzystują czujniki temperatury otoczenia jako jeden z ich najbardziej podstawowych instrumentów. W profesjonalnej meteorologii czujnik jest umieszczony wewnątrz osłony radiacyjnej (biała obudowa z żaluzjami, która blokuje bezpośrednie i odbite promieniowanie słoneczne, jednocześnie umożliwiając swobodny przepływ powietrza) i montowany na standardowej wysokości od 1,25 do 2 metrów nad powierzchnią trawy, zgodnie z zaleceniami Światowej Organizacji Meteorologicznej.
Odczyt temperatury otoczenia ze stacji pogodowej wpływa na działalność lotniska (wpływa na obliczenia wydajności samolotu podczas startu i lądowania), decyzje dotyczące posypywania dróg (określanie, kiedy należy zastosować sól lub żwir, aby zapobiec tworzeniu się lodu), ostrzeżenia o przymrozkach w rolnictwie (ostrzeganie rolników w celu ochrony wrażliwych upraw) oraz numeryczne modele prognoz pogody, które stanowią podstawę prognoz krótko- i średnioterminowych. Sieć dokładnych obserwacji temperatury otoczenia jest podstawą każdego niezawodnego systemu prognozowania pogody.
W automatycznych stacjach pogodowych rozmieszczonych w odległych lub trudnych warunkach – szczytach górskich, polarnych stacjach badawczych, bojach oceanicznych – czujniki temperatury otoczenia działają autonomicznie przez miesiące lub lata, przesyłając dane za pośrednictwem łączy satelitarnych do systemów centralnego przetwarzania. Wytrzymałość i niski pobór mocy nowoczesnych termistorów NTC i platynowych czujników RTD sprawiają, że doskonale nadają się do wymagających zastosowań bez nadzoru.
Co robi czujnik temperatury otoczenia w elektronice użytkowej
Smartfony, tablety i inteligentne urządzenia domowe coraz częściej wyposażają się w czujniki temperatury otoczenia, choć często z istotnymi zastrzeżeniami. Dedykowane wewnętrzne stacje pogodowe i inteligentne termostaty wykorzystują wysokiej jakości czujniki termistorowe lub półprzewodnikowe do dokładnego pomiaru temperatury powietrza w pomieszczeniu i przekazywania tych danych do systemów automatyki domowej. Inteligentny termostat, który zna aktualną temperaturę otoczenia w pomieszczeniu, może precyzyjnie modulować ogrzewanie i chłodzenie, ucząc się wzorców obłożenia i dostosowując harmonogramy, aby zminimalizować zużycie energii bez utraty komfortu.
Niektóre smartfony są wyposażone w czujniki temperatury otoczenia, ale zazwyczaj są one umieszczone zbyt blisko elementów wytwarzających ciepło, takich jak procesor i akumulator, aby dokładnie zmierzyć rzeczywistą temperaturę powietrza bez znaczącej korekty. Urządzenia przenośne stoją przed podobnymi wyzwaniami. Dedykowane kompaktowe stacje pogodowe pozwalają uniknąć tego problemu, umieszczając czujnik z dala od źródeł ciepła i, w niektórych przypadkach, stosując aktywną wentylację w celu przeciągnięcia powietrza przez element czujnikowy.
Jak umiejscowienie i konstrukcja wpływają na to, co faktycznie mierzy czujnik
Czujnik temperatury otoczenia może jedynie raportować to, czego faktycznie doświadcza jego element czujnikowy. Jeśli czujnik jest umieszczony w złym miejscu — wystawiony na bezpośrednie działanie promieni słonecznych, umieszczony w pobliżu źródła ciepła, takiego jak silnik, układ wydechowy lub panel elektryczny, albo zamontowany na powierzchni przewodzącej ciepło do korpusu czujnika — będzie wskazywał temperaturę, która nie odzwierciedla rzeczywistych warunków powietrza w otoczeniu. Nazywa się to obciążeniem słonecznym lub przesunięciem termicznym i jest głównym źródłem niedokładności pomiarów temperatury otoczenia w świecie rzeczywistym.
W pojazdach zarządzanie obciążeniem energią słoneczną odbywa się poprzez umieszczenie czujnika w zacienionych, dobrze wentylowanych miejscach, a w niektórych konstrukcjach poprzez zastosowanie małej obudowy zasysającej, która zasysa poruszające się powietrze nad element. W stacjach pogodowych służą do tego osłony radiacyjne. W systemach HVAC czujniki montuje się na ścianach skierowanych na północ, z dala od krawędzi dachu, urządzeń klimatyzacyjnych i otworów wentylacyjnych. We wszystkich przypadkach celem jest zapewnienie, że czujnik mierzy temperaturę swobodnego powietrza, a nie temperaturę jego bezpośredniego otoczenia lub środowiska promieniowania, na które jest narażony.
Czas reakcji to kolejna kwestia, którą należy wziąć pod uwagę przy projektowaniu. Czujnik o dużej masie termicznej reaguje powoli na zmiany temperatury, łagodząc szybkie wahania, ale potencjalnie pomijając szybkie spadki temperatury istotne z punktu widzenia bezpieczeństwa, takie jak pojawienie się zamarzania na nawierzchni drogi. Czujniki zaprojektowane z myślą o szybkiej reakcji wykorzystują elementy czujnikowe o małej średnicy i minimalnej obudowie, aby zminimalizować masę termiczną, kosztem większej wrażliwości na zlokalizowane zakłócenia.
Typowe usterki i co się dzieje, gdy czujnik ulegnie awarii
W zastosowaniach motoryzacyjnych uszkodzony czujnik temperatury otoczenia zazwyczaj powoduje, że wyświetlana temperatura zewnętrzna pokazuje nieprawdopodobną wartość – stałą na poziomie maksymalnym lub minimalnym, nieregularnie się wahającą lub w ogóle jej nie ma. Układ klimatyzacji może domyślnie przyjąć stałą strategię działania, która jest mniej wydajna i mniej komfortowa niż normalne działanie automatyczne. W niektórych pojazdach uszkodzony czujnik otoczenia powoduje zapalenie się lampki ostrzegawczej i wyświetlenie kodu błędu zapisanego w ECU, który można wykryć podczas rutynowego skanowania diagnostycznego.
W systemach HVAC uszkodzony czujnik temperatury zewnętrznej powoduje resetowanie jednostki zewnętrznej i awarię funkcji ekonomizera, co powoduje powrót systemu do pracy ze stałą wartością zadaną. Zużycie energii zwykle wzrasta, co może mieć wpływ na komfort mieszkańców. Logika ochrony przed zamarzaniem zależna od czujnika zewnętrznego może zostać naruszona podczas zimnej pogody, stwarzając ryzyko uszkodzenia rurociągów, jeśli nie zostaną zastosowane strategie ochrony rezerwowej.
W stacjach pogodowych uszkodzony czujnik otoczenia generuje błędne dane, które, jeśli nie zostaną wykryte i oznaczone, mogą spowodować uszkodzenie zapisów pogody i prowadzić do błędnych prognoz lub decyzji dotyczących pogody na drogach. Zautomatyzowane algorytmy kontroli jakości, które porównują odczyty z sąsiednich stacji, są wykorzystywane przez sieci meteorologiczne do identyfikowania i izolowania podejrzanych czujników, zanim ich dane wpłyną na produkty znajdujące się na dalszym etapie łańcucha dostaw.
Podsumowanie
Czujnik temperatury powietrza otoczenia mierzy temperaturę powietrza w jego bezpośrednim otoczeniu i przetwarza ten pomiar na sygnał wykorzystywany przez systemy sterowania, wyświetlacze i rejestratory danych w wyjątkowo szerokim zakresie zastosowań. W pojazdach informuje kierowcę o ryzyku oblodzenia dróg, umożliwia precyzyjną automatyczną klimatyzację i optymalizuje zarządzanie silnikiem. W budynkach napędza energooszczędne strategie ogrzewania, swobodnego chłodzenia, ochrony przed zamarzaniem i kontroli wentylacji. W meteorologii stanowi podstawę prognozowania pogody, operacji lotniskowych i decyzji dotyczących bezpieczeństwa drogowego. W elektronice użytkowej umożliwia inteligentną automatyzację domu i zarządzanie komfortem osobistym. Dokładność informacji zgłaszanych przez czujnik zależy w dużym stopniu od miejsca jego umieszczenia, sposobu osłony przed źródłami ciepła spoza otoczenia i tego, jak dobrze jest konserwowany – dlatego prawidłowa instalacja i okresowa weryfikacja są równie ważne jak jakość samego czujnika.
