Przetwornik temperatury: jak to działa, dokładność i wybór

Co to jest przetwornik temperatury i jak działa?

A przetwornik temperatury działa poprzez odbieranie sygnału wyjściowego z elementu wykrywającego temperaturę, przetwarzanie go przez wewnętrzne obwody kondycjonowania i linearyzacji sygnału oraz generowanie znormalizowanego sygnału wyjściowego proporcjonalnego do zmierzonej temperatury. Wewnętrzna architektura nowoczesnego cyfrowego przetwornika temperatury składa się z czterech etapów funkcjonalnych, które razem przekształcają surowy, nieliniowy sygnał czujnika w dokładny, odporny na zakłócenia sygnał wyjściowy, odpowiedni do transmisji na duże odległości i bezpośredniego przetwarzania przez rozproszony system sterowania lub programowalny sterownik logiczny.

Cztery wewnętrzne stopnie przetwornika temperatury

Łańcuch przetwarzania sygnału w nowoczesnym przemysłowym przetworniku temperatury ma spójną architekturę, niezależnie od tego, czy sygnał wejściowy pochodzi z termopary, czujnika RTD czy innego typu czujnika:

• Akwizycja sygnału wejściowego: Obwód wejściowy przetwornika odbiera sygnał czujnika, którym może być pole elektromagnetyczne na poziomie miliwoltów z termopary (zwykle od 0 do 60 mV w zależności od typu i zakresu temperatury) lub wartość rezystancji z czujnika RTD (zwykle od 100 do 400 omów dla czujnika Pt100 w całym zakresie pomiarowym). Obwód wejściowy zapewnia prąd wzbudzenia czujników RTD (zwykle 0,2 do 1,0 mA w celu zminimalizowania błędu samonagrzewania) i stosuje wzmocnienie o wysokiej impedancji wejściowej do sygnałów miliwoltowych termopary, aby uniknąć obciążenia wyjścia czujnika.
• Konwersja analogowo-cyfrowa: Wzmocniony sygnał wejściowy jest konwertowany na postać cyfrową za pomocą przetwornika analogowo-cyfrowego o wysokiej rozdzielczości, zwykle o rozdzielczości od 16 do 24 bitów. Ta wysoka rozdzielczość gwarantuje, że przetwornik może wykryć bardzo małe zmiany temperatury w skonfigurowanym zakresie pomiarowym. 16-bitowy konwerter w zakresie 100 stopni Celsjusza rozwiązuje indywidualne zmiany temperatury o około 0,0015 stopnia Celsjusza, co jest znacznie dokładniejsze niż ostateczna niepewność pomiaru systemu, ale zapewnia wewnętrzną precyzję niezbędną do utrzymania dokładności po linearyzacji i obliczeniach wyjściowych.
• Linearyzacja i kompensacja: Procesor cyfrowy wykorzystuje wielomian charakterystyki specyficznej czujnika przechowywany w pamięci przetwornika w celu przekształcenia surowej wartości cyfrowej na wartość temperatury. Ten etap linearyzacji jest niezbędny, ponieważ ani zależność pola elektromagnetycznego termopary od temperatury, ani rezystancji czujnika RTD od temperatury nie są liniowe; wielomiany charakterystyki zdefiniowane w normie IEC 60584 dla termopar i normie IEC 60751 dla czujników Pt RTD kompensują te nieliniowości. W przypadku przetworników termopar na tym etapie stosowana jest również kompensacja zimnego złącza, która uwzględnia temperaturę złącza odniesienia na zaciskach przetwornika, którą należy zmierzyć i odjąć od wyjścia termopary, aby uzyskać dokładny odczyt temperatury procesu.
• Generowanie wyjściowe: Zlinearyzowana wartość temperatury służy do obliczenia prądu wyjściowego poprzez liniowe odwzorowanie zmierzonej temperatury na zakres prądu od 4 do 20 mA. Przetwornik napędza precyzyjne źródło prądu, które utrzymuje obliczony prąd wyjściowy niezależnie od napięcia zasilania pętli i rezystancji kabla, dostarczając niezależny od napięcia sygnał pętli prądowej, który przyrząd odbiorczy postrzega jako zmienną procesową.

Jak przetwornik temperatury współpracuje z termoparami?

Termopara to złącze dwóch różnych metalowych drutów, które generuje małą siłę elektromotoryczną (EMF) proporcjonalną do różnicy temperatur pomiędzy złączem pomiarowym (gorącym złączem, umieszczonym w punkcie pomiaru procesu) a złączem odniesienia (zimnym złączem, zlokalizowanym w miejscu, gdzie drut termopary przechodzi do przewodów miedzianych, zazwyczaj na zaciskach wejściowych przetwornika). Termopara nie mierzy temperatury bezwzględnej; mierzy różnicę temperatur, a przetwornik temperatury musi dodać temperaturę złącza odniesienia, aby przeliczyć tę różnicę na bezwzględną temperaturę procesu.

Nowoczesne przetworniki temperatury zawierają wewnętrzny czujnik kompensacji zimnego złącza, zazwyczaj precyzyjny termistor lub krzemowy czujnik pasma wzbronionego, montowany na zaciskach wejściowych termopary. Czujnik ten mierzy rzeczywistą temperaturę zacisków wejściowych przetwornika i dodaje tę temperaturę złącza odniesienia do zmierzonej wartości pola elektromagnetycznego termopary podczas obliczeń linearyzacji. Dokładność kompensacji zimnego złącza ma znaczący udział w ogólnej niepewności pomiaru systemów przetworników termopar, a wysokiej jakości przetworniki określają dokładność kompensacji zimnego złącza oddzielnie od dokładności kondycjonowania sygnału przetwornika. Błąd kompensacji zimnego złącza wynoszący 0,5 stopnia Celsjusza bezpośrednio zwiększa ogólny błąd pomiaru, niezależnie od jakości wszystkich pozostałych komponentów systemu.

Wybór typu termopary określa zakres pomiarowy, czułość i charakterystykę zgodności chemicznej kombinacji czujnika-przetwornika. Najpopularniejsze typy stosowane w przemysłowych przetwornikach temperatury to:

• Typ K (Chromel/Alumel): Najpowszechniej stosowana termopara przemysłowa, obejmująca zakres temperatur od około 200 do 1260 stopni Celsjusza ze współczynnikiem Seebecka wynoszącym około 41 mikrowoltów na stopień Celsjusza. Typ K nadaje się do stosowania w atmosferach utleniających i obojętnych oraz zapewnia odpowiednią dokładność w większości przemysłowych zastosowań związanych z monitorowaniem temperatury.
• Typ J (żelazo/konstantan): Nadaje się do stosowania w atmosferach redukcyjnych lub próżniowych, w zakresie temperatur od 40 do 750 stopni Celsjusza i współczynniku Seebecka około 51 mikrowoltów na stopień Celsjusza. Wyższa moc wyjściowa na stopień w porównaniu z typem K oznacza mniejsze sygnały wejściowe przetwornika do przetworzenia, ale żelazny przewodnik ogranicza maksymalną temperaturę i dopuszczalną atmosferę.
• Typ T (miedź/konstantan): Używany do pomiarów kriogenicznych i niskich temperatur od 200 do 350 stopni Celsjusza, z doskonałą powtarzalnością w temperaturach poniżej 0 stopni Celsjusza, co czyni go preferowanym wyborem do zastosowań w monitorowaniu chłodni i przechowywania kriogenicznego.
• Typ R i Typ S (stopy platyny/rodu): Termopary z metali szlachetnych stosowane w wysokich temperaturach od 0 do 1600 stopni Celsjusza w zastosowaniach takich jak produkcja szkła, ceramiki i stali, gdzie termopary z metali nieszlachetnych nie przetrwałyby. Ich niższe współczynniki Seebecka (około 10 mikrowoltów na stopień Celsjusza) wymagają wzmocnienia wejściowego nadajnika o wysokiej rozdzielczości, aby osiągnąć odpowiednią dokładność.

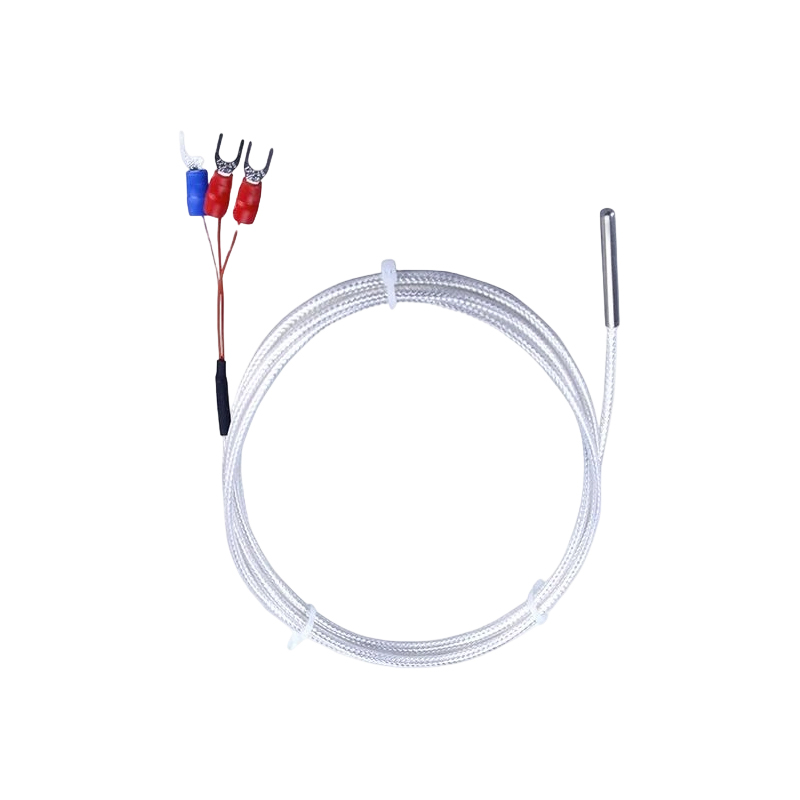

Przetwarzanie sygnału wejściowego RTD w przetwornikach temperatury

Rezystancyjne detektory temperatury (RTD) działają na zasadniczo innej zasadzie fizycznej niż termopary i mierzą wzrost rezystancji elektrycznej elementu z czystego metalu (platyny w typach Pt100 i Pt1000) wraz ze wzrostem temperatury. Przetwornik dostarcza niewielki znany prąd przez element RTD i mierzy powstałe napięcie w celu obliczenia rezystancji, a następnie stosuje równanie Callendara Van Dusena lub wielomian charakteryzujący IEC 60751 w celu przeliczenia tej rezystancji na temperaturę.

Aby wyeliminować wpływ rezystancji przewodu doprowadzającego na dokładność pomiaru, stosuje się trzy- i czteroprzewodowe konfiguracje połączeń czujnika RTD. W konfiguracji dwuprzewodowej rezystancja przewodu doprowadzającego (która zmienia się w zależności od temperatury otoczenia i długości przewodu) dodaje się bezpośrednio do zmierzonej rezystancji czujnika RTD i wprowadza błąd, którego nie można skorygować. W konfiguracji trójprzewodowej przetwornik wykorzystuje mostek Wheatstone'a lub równoważny obwód, który znosi rezystancję przewodu wspólnego przewodu powrotnego, redukując błąd do różnicy rezystancji pomiędzy dwoma oddzielnymi przewodami. W konfiguracji czteroprzewodowej oddzielne pary przewodów przenoszących prąd i wykrywających napięcie całkowicie eliminują wpływ rezystancji przewodu doprowadzającego na pomiar, osiągając pełną wewnętrzną dokładność czujnika RTD. Połączenia czteroprzewodowe są standardem w zastosowaniach laboratoryjnych i procesowych wymagających wysokiej dokładności; połączenia trójprzewodowe są powszechne w instalacjach przemysłowych, gdzie dopuszczalny jest pewien błąd resztkowej rezystancji przewodu.

Jak dokładne są przetworniki temperatury?

Dokładność systemu przetwornika temperatury jest wypadkową wielu indywidualnych źródeł błędów, z których każde składa się na całkowitą niepewność pomiaru. Zrozumienie tych źródeł błędów i sposobu ich łączenia jest niezbędne do wyboru przetwornika o odpowiedniej dokładności do konkretnego zastosowania oraz do interpretacji specyfikacji dokładności podanych w arkuszach danych przetwornika.

Składniki dokładności nadajnika

Pełny budżet dokładności systemu przetwornika temperatury obejmuje wkłady z następujących źródeł:

• Dokładność czujnika: Norma IEC 60751 definiuje dwie klasy dokładności czujnika RTD Pt100. Czujniki klasy A charakteryzują się dokładnością plus/minus (0,15 0,002 wartości bezwzględnej T) stopni Celsjusza, gdzie T to temperatura w stopniach Celsjusza, co daje w przybliżeniu plus/minus 0,25 stopnia Celsjusza przy 50 stopniach Celsjusza i plus/minus 0,55 stopnia Celsjusza przy 200 stopniach Celsjusza. Czujniki klasy B mają dwukrotnie większą tolerancję niż klasa A. Dokładność termopary zgodnie z normą IEC 60584 wyraża się jako procent odczytu lub stałą wartość w stopniach Celsjusza, w zależności od tego, która wartość jest większa: standardowa termopara klasy 1 typu K ma dokładność plus minus 1,5 stopnia Celsjusza lub plus minus 0,4 procent odczytu, w zależności od tego, która wartość jest większa.
• Dokładność odniesienia przetwornika: Dokładność kondycjonowania sygnału własnego przetwornika, określona w referencyjnej temperaturze otoczenia (zwykle od 20 do 25 stopni Celsjusza) w stabilnych warunkach. Wysokiej jakości przemysłowe przetworniki temperatury takich producentów jak Emerson Rosemount, ABB, Endress Hauser i Yokogawa osiągają referencyjne parametry dokładności od plus/minus 0,05 do 0,1 stopnia Celsjusza dla wejść RTD i plus/minus 0,1 do 0,5 stopnia Celsjusza dla wejść termopary, co sprawia, że ​​przetwornik ma stosunkowo niewielki udział w całkowitej niepewności systemu, gdy używane są czujniki o wysokiej dokładności.
• Wpływ temperatury otoczenia: Dokładność przetwornika pogarsza się, gdy jego temperatura robocza odbiega od temperatury odniesienia. Typowy wpływ temperatury otoczenia przetwornika określa się jako zmianę mocy wyjściowej na stopień Celsjusza zmiany temperatury otoczenia, często w zakresie od 0,005 do 0,02 stopnia Celsjusza na stopień Celsjusza zmiany otoczenia. W przypadku przetwornika umieszczonego w obudowie polowej, w której mogą panować temperatury otoczenia od minus 20 do plus 60 stopni Celsjusza, wpływ temperatury otoczenia może dodać od 0,4 do 1,6 stopnia Celsjusza dodatkowej niepewności do całkowitego błędu pomiaru.
• Dryf długoterminowy: Dokładność przetwornika temperatury zmienia się stopniowo w czasie ze względu na starzenie się elementów elektronicznych i naprężenia mechaniczne spowodowane cyklami termicznymi. Dobrze zaprojektowane przetworniki przemysłowe charakteryzują się długoterminową stabilnością wynoszącą od plus minus 0,1 do 0,25 procent zakresu w ciągu 10-letniego okresu użytkowania, co przekłada się na dryft mniejszy niż 0,1 stopnia Celsjusza rocznie dla typowego zakresu pomiarowego wynoszącego 100 stopni Celsjusza. Weryfikacja dryftu poprzez okresową kontrolę kalibracji jest standardową praktyką mającą na celu utrzymanie integralności pomiarów przez cały okres użytkowania przetwornika.

Praktyczna dokładność w zastosowaniach procesowych

Łączna dokładność dobrze dopasowanego układu czujnika i przetwornika w typowej instalacji procesu przemysłowego, uwzględniająca wszystkie źródła błędów, zwykle mieści się w zakresie od plus/minus 0,5 do 2 stopni Celsjusza w przypadku systemów opartych na czujnikach RTD i od plus/minus 1,5 do 5 stopni Celsjusza w przypadku systemów opartych na termoparach. Większy zakres niepewności w przypadku systemów termopar odzwierciedla połączenie niższej naturalnej dokładności czujnika, błędu kompensacji zimnego złącza w przetworniku i większej podatności pomiarów pola elektromagnetycznego termopary na zakłócenia elektryczne.

Do zastosowań wymagających niepewności pomiaru poniżej plus/minus 0,5 stopnia Celsjusza wybierz czujnik RTD Pt100 z tolerancją klasy A lub 1/3 DIN, podłącz go w konfiguracji czteroprzewodowej, użyj przetwornika o wysokiej dokładności określonego dla wejścia RTD i zainstaluj przetwornik w miejscu o stabilnej i umiarkowanej temperaturze otoczenia. Czteroprzewodowe systemy Pt100 wiodących producentów mogą osiągnąć łączną niepewność pomiaru od plus minus 0,2 do 0,3 stopnia Celsjusza w dobrze kontrolowanych instalacjach, odpowiednich do zastosowań farmaceutycznych, spożywczych i procesów precyzyjnych, gdzie wymagana jest ściślejsza kontrola temperatury.

Porównanie dokładności: termopara i systemy przetworników RTD

Zintegrowane przetworniki temperatury: konstrukcja i zalety

An zintegrowany przetwornik temperatury łączy element czujnikowy i elektronikę przetwornika w jeden zespół fizyczny, zwykle montowany bezpośrednio na osłonie termometrycznej lub w głowicy zespołu czujnika temperatury. To zintegrowane podejście kontrastuje z tradycyjną podzieloną architekturą, w której oddzielny czujnik zdalny łączy się z oddzielnie zamontowanym przetwornikiem za pomocą przedłużacza, i zapewnia kilka praktycznych i wydajnościowych korzyści, które sprawiły, że zintegrowane przetworniki są preferowaną konfiguracją w większości nowych przemysłowych instalacji temperaturowych.

Konfiguracje fizyczne zintegrowanych przetworników temperatury

Zintegrowane przetworniki temperatury są dostępne w dwóch podstawowych konfiguracjach fizycznych:

• Nadajniki montowane na głowie: Kompaktowy moduł przetwornika montowany wewnątrz głowicy przyłączeniowej zespołu czujnika temperatury zamontowanego w osłonie termometrycznej. Moduł przetwornika zazwyczaj mieści się w obudowie w formacie DIN B lub DIN A, która mieści się w standardowej głowicy przyłączeniowej, a przewody czujnika podłącza się bezpośrednio do zacisków przetwornika w szczelnej obudowie głowicy. Przetworniki montowane na głowicy eliminują konieczność prowadzenia przewodu przedłużającego pomiędzy czujnikiem a przetwornikiem, eliminując źródła odbioru pola elektromagnetycznego, błędy rezystancji przewodów i pogorszenie pomiarów wywołane złączem, które wpływają na systemy z wydłużonymi przewodami. Wysyłają standardowy sygnał pętli prądowej 4 do 20 mA na dwóch przewodach wychodzących z głowicy przyłączeniowej do systemu sterowania, wymagając jedynie standardowego kabla sterującego, a nie specjalistycznego przedłużacza lub przedłużacza termopary wymaganego w systemach o podzielonej architekturze.
• Przetworniki montowane na szynie lub na szynie DIN: Kompaktowe moduły nadajników przeznaczone do montażu na standardowej szynie DIN 35 wewnątrz szafek przyrządowych lub paneli rozdzielczych, zazwyczaj odbierające sygnały wejściowe z czujników zdalnych za pomocą krótkich lub średnich przebiegów kablowych. Przetworniki te akceptują ten sam zakres wejść czujników, co typy montowane na głowicy, ale są umieszczone w kontrolowanym środowisku szafki przyrządowej, co zmniejsza występujące wahania temperatury otoczenia i upraszcza dostęp w celu konfiguracji i wymiany. Przetworniki montowane na szynie są powszechnie stosowane w zastosowaniach grupowych, gdzie wiele czujników zasilanych jest z jednej szafy, oraz w instalacjach, w których lokalizacja przyłącza procesowego nie pozwala na montaż przetwornika montowanego na głowicy ze względu na temperaturę, wibracje lub ograniczenia dostępu.

Zalety wydajności zintegrowanych przetworników

Zintegrowana architektura zapewnia wymierną poprawę wydajności w porównaniu z systemami przetworników z dzielonymi czujnikami w kilku obszarach, które bezpośrednio wpływają na jakość pomiarów i niezawodność systemu:

• Eliminacja błędów przedłużacza termopary: Przedłużacz termopary przenosi sygnał miliwoltowy termopary z głowicy czujnika do zdalnego nadajnika lub systemu sterowania. Jakakolwiek przerwa, złącze lub pętla uziemienia w tym przedłużaczu powoduje błędy, które są nie do odróżnienia od prawidłowych sygnałów temperatury w przyrządzie odbiorczym. Przetworniki montowane na głowicy całkowicie eliminują przedłużacz, przekształcając sygnał miliwoltowy na sygnał pętli prądowej od 4 do 20 mA na głowicy czujnika, a sygnał pętli prądowej jest całkowicie odporny na szumy i błędy upływu, które zakłócają sygnały miliwoltowe na długich dystansach.
• Poprawiona odporność na zakłócenia: Wyjście pętli prądowej zintegrowanego przetwornika o natężeniu od 4 do 20 mA jest znacznie bardziej odporne na zakłócenia elektromagnetyczne (EMI) pochodzące z pobliskich silników, przemienników częstotliwości i kabli zasilających niż sygnały czujników miliwoltowych przesyłane długimi przedłużaczami. W środowiskach przemysłowych o znacznych zakłóceniach elektrycznych poprawa odporności na zakłócenia często powoduje mierzalne zmniejszenie zmienności pomiaru, co przekłada się bezpośrednio na bardziej stabilną kontrolę procesu.
• Niższe koszty okablowania: Standardowy ekranowany kabel typu skrętka dwużyłowa stosowany do połączeń pętli prądowej od 4 do 20 mA kosztuje o 40 do 60 procent mniej za metr niż specjalistyczny przedłużacz do termopary wymagany w przypadku długich przebiegów nieskompensowanych termopar. W przypadku dużych instalacji z setkami punktów pomiaru temperatury w odległości co najmniej 50 metrów od sterowni ta różnica w kosztach okablowania stanowi znaczną oszczędność kosztów kapitałowych, która częściowo lub całkowicie równoważy wyższy koszt jednostkowy przetworników montowanych na głowicy w porównaniu z prostymi głowicami końcowymi.

Wybór odpowiedniego przetwornika temperatury do kontroli procesu

Wybór odpowiedniego przetwornika temperatury do aplikacji sterującej procesem wymaga dopasowania specyfikacji przetwornika do wymagań pomiarowych aplikacji w wielu wymiarach jednocześnie. Poniższe ramy dotyczą kluczowych kryteriów wyboru w praktycznej sekwencji decyzyjnej.

Typ czujnika i zakres pomiarowy

Pierwszą decyzją o wyborze jest typ czujnika, który określa podstawowy potencjał dokładności, zakres pomiarowy i kompatybilność środowiskową systemu. Czujników RTD (Pt100 lub Pt1000) i kompatybilnych przetworników należy używać do zastosowań wymagających dokładności pomiaru lepszej niż plus minus 1 stopień Celsjusza, dla temperatur poniżej 600 stopni Celsjusza i tam, gdzie wymagana jest długoterminowa stabilność przez lata ciągłej pracy. Używaj czujników termoparowych i kompatybilnych przetworników do temperatur powyżej 600 stopni Celsjusza, do zastosowań, w których wymagana jest szybka reakcja na szybkie zmiany temperatury lub gdzie koszt czujników RTD jest zaporowy dla dużej liczby punktów pomiarowych.

Uniwersalne przetworniki wejściowe, które akceptują wejścia zarówno termopary, jak i czujnika RTD, są dostępne u większości głównych producentów i są szczególnie przydatne w obiektach o różnorodnym zestawie czujników lub w zastosowaniach modernizacyjnych, gdzie istniejący typ czujnika może nie być znany w momencie zakupu przetwornika. Uniwersalne przetworniki wejściowe zazwyczaj wymagają niewielkiego przyrostu dokładności w porównaniu z przetwornikami specyficznymi dla czujnika ze względu na kompromisy związane z projektowaniem obwodów wejściowych do obsługi zarówno sygnału termopary o poziomie miliwoltów, jak i pomiaru rezystancji wymaganego dla wejść RTD, ale nowoczesne konstrukcje zmniejszyły ten spadek dokładności w większości przypadków do mniej niż 0,05 stopnia Celsjusza.

Protokół wyjściowy i wymagania komunikacyjne

Protokół wyjściowy nadajnika musi być zgodny z infrastrukturą odbiorczego systemu sterowania:

• Tylko analogowe 4–20 mA: Odpowiednie dla starszych systemów DCS i PLC bez możliwości cyfrowej komunikacji w terenie lub do prostych zastosowań, w których w systemie sterowania wymagana jest tylko bieżąca wartość temperatury procesu i nie ma potrzeby przesyłania danych diagnostycznych. Nadajnik wyłącznie analogowy jest najprostszą i najtańszą opcją, wymagającą jedynie standardowej karty wejść analogowych w systemie sterowania odbiorczego.
• 4 do 20 mA z HART: Protokół HART (Highway Addressable Remote Transducer) nakłada sygnał cyfrowy na pętlę prądową 4–20 mA, umożliwiając przesyłanie konfiguracji, diagnostyki i wtórnych danych zmiennych procesowych do systemu zarządzania zasobami zgodnego z HART, podczas gdy główny sygnał 4–20 mA nadal działa z istniejącą infrastrukturą wejść analogowych. Przetworniki obsługujące protokół HART są dominującym wyborem w przypadku nowych przemysłowych instalacji przetworników temperatury na całym świecie, ponieważ zapewniają cyfrowe możliwości diagnostyczne bez konieczności wymiany istniejącej infrastruktury okablowania analogowego.
• Foundation Fieldbus lub PROFIBUS PA: Czysto cyfrowe magistrale polowe, które zastępują pętlę prądową od 4 do 20 mA całkowicie cyfrowym protokołem komunikacyjnym przenoszącym wiele zmiennych procesowych, parametrów diagnostycznych i konfiguracyjnych za pośrednictwem jednej pary przewodów, co pozwala łączyć wiele urządzeń w topologii magistrali. Odpowiedni dla nowych instalacji, w których system sterowania obsługuje te protokoły, a korzyści wynikające z pomiaru wielu zmiennych i kompleksowej diagnostyki z pojedynczej pary przewodów uzasadniają wyższe koszty inżynierii instalacji w porównaniu z systemami analogowymi lub HART.
• Bezprzewodowe (WirelessHART lub ISA100): Bezprzewodowe przetworniki temperatury przekazujące pomiary do bramki bezprzewodowej bez użycia kabla sygnałowego, zasilane bateriami lub pobierające energię ze środowiska procesowego. Przetworniki bezprzewodowe są szczególnie przydatne w zastosowaniach modernizacyjnych, gdzie doprowadzenie nowych kabli sygnałowych do niedostępnych lub niebezpiecznych lokalizacji byłoby zbyt kosztowne, a także w zastosowaniach monitorujących poruszające się lub obracające się zasoby, gdzie połączenia przewodowe są niepraktyczne.

Warunki środowiskowe i procesowe

Środowisko fizyczne, w którym przetwornik będzie zainstalowany, nakłada wymagania dotyczące obudowy przetwornika, stopnia ochrony przed wnikaniem i certyfikacji w strefie niebezpiecznej:

• Ochrona przed wnikaniem: Obudowa przetwornika musi posiadać stopień ochrony co najmniej IP65 (pyłoszczelna i zabezpieczona przed strumieniami wody) w przypadku instalacji na zewnątrz i w środowiskach narażonych na działanie wody; IP67 (zanurzenie do 1 metra) do zastosowań, w których występuje ryzyko zalania wodą; oraz IP68 (ciągłe zanurzenie) w przypadku przetworników instalowanych w miejscach zanurzonych. Należy sprawdzić stopień ochrony IP głowicy przyłączeniowej i wszelkich wejść kablowych, ponieważ elektronika przetwornika może mieć wyższy stopień ochrony IP niż elementy wejściowe faktycznie stosowane w instalacji.
• Certyfikacja obszarów niebezpiecznych: Przetworniki zainstalowane w obszarach sklasyfikowanych jako potencjalnie wybuchowe zgodnie z krajowymi lub międzynarodowymi normami klasyfikacji obszarów niebezpiecznych muszą posiadać odpowiedni certyfikat dla określonej klasyfikacji obszaru. Najpopularniejsze metody ochrony przetworników temperatury w obszarach niebezpiecznych to iskrobezpieczeństwo (Ex ia lub Ex ib) do stosowania w strefach 0, 1 i 2 (zagrożenie gazowe) oraz obudowy ognioszczelne i przeciwwybuchowe (Ex d) do zastosowań, w których wymagane są przetworniki o większej mocy. Należy sprawdzić, czy specjalne zatwierdzenie przetwornika obejmuje grupę gazową i klasę temperaturową obowiązującą w miejscu instalacji.
• Odporność na wibracje i wstrząsy: W instalacjach narażonych na drgania maszyn procesowych należy wybrać przetworniki przetestowane i przystosowane do oczekiwanej częstotliwości i amplitudy drgań. Przetworniki do zastosowań związanych z monitorowaniem sprężarek, pomp i turbin powinny być zgodne z normami IEC 60068 2 6 dotyczącymi testowania wibracji przy poziomach wibracji co najmniej 2 g w zakresie częstotliwości od 10 do 2000 Hz, aby uniknąć przedwczesnej awarii spowodowanej zmęczeniem komponentów wywołanym wibracjami.

Podsumowanie kluczowych parametrów wyboru

Jak rozwiązać problem z przetwornikiem temperatury?

Przetwornik temperatury rozwiązywanie problemów następuje według logicznej sekwencji diagnostycznej, która systematycznie izoluje usterkę czujnika, okablowania lub elektroniki przetwornika przed wyciągnięciem wniosków na temat tego, który element wymaga uwagi. Podchodzenie do problemów z przetwornikiem bez tej systematycznej struktury prowadzi do niepotrzebnej wymiany komponentów i wydłużonych przestojów procesu. Poniższa sekwencja obejmuje najczęstsze kategorie usterek w instalacjach przemysłowych przetworników temperatury.

Stała maksymalna lub minimalna moc wyjściowa (sygnał nasycony)

Wyjście przetwornika zablokowane na 20,5 mA (lub prąd awaryjny przetwornika w górę) lub na 3,6 mA (prąd awaryjny w dół) wskazuje, że przetwornik wykrył stan poza zakresem lub usterkę czujnika i doprowadził swoje wyjście do wstępnie ustawionej wartości bezpiecznej. Zdiagnozuj w następujący sposób:

1. Sprawdź aktywne kody usterek: Podłącz komunikator HART lub oprogramowanie konfiguracyjne producenta do przetwornika i odczytaj wszelkie aktywne komunikaty diagnostyczne. System autodiagnostyki przetwornika zazwyczaj identyfikuje, czy usterką jest przerwa na wejściu czujnika, zwarcie na wejściu czujnika, wejście czujnika poza zakresem, czy też wewnętrzny błąd sprzętowy przetwornika. Te informacje diagnostyczne natychmiast kierują badanie do właściwego komponentu, bez konieczności fizycznej kontroli każdego elementu w pętli pomiarowej.
2. Zmierzyć ciągłość czujnika na zaciskach przetwornika: Odłącz przewody czujnika od zacisków wejściowych przetwornika i zmierz rezystancję czujnika (dla czujnika rezystancyjnego) lub ciągłość (dla termopary) na śrubach zacisków za pomocą skalibrowanego multimetru. Czujnik RTD Pt100 w temperaturze otoczenia powinien mierzyć około 109 do 110 omów na każde 25 stopni Celsjusza powyżej wartości odniesienia czujnika 0; odczyt obwodu otwartego wskazuje na uszkodzony element RTD lub przerwany przewód czujnika. Termopara w temperaturze otoczenia powinna dawać bardzo niski odczyt rezystancji (zwykle od 1 do 10 omów, w zależności od materiału termopary i długości); przerwa w obwodzie wskazuje na przerwane złącze lub przewód termopary.
3. Podłącz ponownie czujnik i sprawdź odczyt w odniesieniu do odniesienia: Jeżeli czujnik wykonuje pomiary na zaciskach przetwornika prawidłowo, ale wyjście przetwornika jest nadal nasycone, należy sprawdzić, czy skonfigurowany zakres pomiarowy przetwornika jest odpowiedni dla rzeczywistej temperatury procesu. Prawidłowo działający przetwornik odbierający sygnał czujnika dla temperatury spoza skonfigurowanego zakresu spowoduje nasycenie wyjścia; zmniejszenie zakresu pomiarowego lub rekonfiguracja zakresu w celu uwzględnienia rzeczywistej temperatury procesu powinno przywrócić normalną pracę.

Zaszumione lub niestabilne wyjście

Sygnał wyjściowy, który waha się gwałtownie poza to, co sama temperatura procesu mogłaby uwzględnić, oznacza przechwytywanie zakłóceń elektrycznych w czujniku lub okablowaniu przetwornika, luźne połączenie lub problem z przedostawaniem się wilgoci do obudowy przetwornika lub głowicy przyłączeniowej czujnika. Zbadaj następujące kwestie w kolejności:

• Sprawdź uziemienie ekranu: Sprawdź, czy ekran kabla czujnika jest uziemiony tylko na jednym końcu (zwykle na końcu sterowni lub szafy rozdzielczej), a koniec pola ekranu nie jest zakończony. Uziemienie ekranu na obu końcach tworzy pętlę uziemienia, która może wprowadzić do obwodu pomiarowego szum o tych samych częstotliwościach, co źródło zakłócające. Korygowanie podwójnie uziemionych ekranów często rozwiązuje problemy z szumami nadajnika bez żadnej innej interwencji.
• Sprawdź zaciski przyłączeniowe pod kątem wilgoci i korozji: Otwórz głowicę przyłączeniową przetwornika i sprawdź wszystkie śruby zacisków i połączenia pod kątem gromadzenia się wilgoci, produktów korozji lub poluzowanych śrub zacisków. Wilgoć pomiędzy końcówkami przedłużacza termopary a uziemioną konstrukcją metalową powoduje powstawanie prądów upływowych, które podczas pomiaru pojawiają się jako szum. Wysuszyć głowicę przyłączeniową suchym sprężonym powietrzem, potraktować skorodowane zaciski środkiem do czyszczenia styków i dokręcić wszystkie śruby zacisków określonym momentem obrotowym przed ponownym montażem głowicy ze świeżą uszczelką wejścia kabla.
• Oddziel kable czujników od kabli zasilających: Sprawdź, czy kabel czujnika jest poprowadzony oddzielnie od kabli zasilających, kabli przetwornicy częstotliwości i innych źródeł wysokiego poziomu szumów na całej długości od czujnika do przetwornika lub sterowni. Równoległe prowadzenie kabli czujnika i zasilania tworzy sprzężenie indukcyjne i pojemnościowe, które wprowadza szum do sygnału pomiarowego; zachowanie odległości co najmniej 300 mm od przewodów zasilających lub umieszczenie przewodów czujników w osobnej metalowej rurce eliminuje tę drogę sprzęgania.

Przesunięcie odczytu: Stały błąd pomiaru

Przetwornik temperatury, który generuje odczyt stale powyżej lub poniżej rzeczywistej temperatury procesu ze stałym przesunięciem w całym zakresie pomiarowym, potwierdzonym przez porównanie ze skalibrowanym termometrem referencyjnym w tym samym procesie, wskazuje albo dryft kalibracji przetwornika, nieprawidłową konfigurację przetwornika, albo źródło błędów systematycznych, takie jak rezystancja przewodu w nieskompensowanym dwuprzewodowym połączeniu czujnika RTD. Przed wykonaniem kontroli kalibracji należy sprawdzić parametry konfiguracyjne przetwornika (typ czujnika, typ połączenia, zakres i zero) z oryginalną dokumentacją rozruchową, ponieważ błędy konfiguracyjne wprowadzone podczas konserwacji są częstą i łatwą do skorygowania przyczyną systematycznych przesunięć odczytu. Jeśli konfiguracja zostanie potwierdzona jako prawidłowa, należy przeprowadzić dwupunktową kontrolę kalibracji przy użyciu precyzyjnego źródła temperatury i certyfikowanego przetwornika referencyjnego lub kalibratora, aby scharakteryzować wielkość i zależność przesunięcia od temperatury, a następnie zastosować korekcję kalibracji lub wymienić przetwornik, jeśli przesunięcie przekracza wymagania dotyczące dokładności aplikacji.

Konserwacja przetworników temperatury do zastosowań przemysłowych

Zdyscyplinowany przetwornik temperatury program konserwacji utrzymuje dokładność pomiaru, zapobiega nieoczekiwanym błędom pomiaru, które zakłócają kontrolę procesu i maksymalizuje żywotność inwestycji w instrument. Program konserwacji przemysłowych przetworników temperatury obejmuje okresową weryfikację kalibracji, kontrolę fizyczną, przegląd danych diagnostycznych w celu konserwacji predykcyjnej oraz planowaną wymianę elementów czujnika, które ulegają przyspieszonemu starzeniu się w trakcie użytkowania.

Harmonogram weryfikacji kalibracji

Częstotliwość weryfikacji kalibracji przetworników temperatury powinna zostać ustalona w oparciu o wymagania dotyczące dokładności aplikacji, określoną długoterminową stabilność przetwornika oraz konsekwencje niewykrytego błędu pomiaru dla jakości i bezpieczeństwa kontroli procesu. Typowe okresy weryfikacji kalibracji dla przemysłowych przetworników temperatury wynoszą od 6 miesięcy w przypadku pomiarów krytycznych dla bezpieczeństwa, gdzie należy natychmiast wykryć dryft powyżej plus minus 0,5 stopnia Celsjusza, do 2 do 5 lat w przypadku niekrytycznych pomiarów monitorujących, gdzie specyfikacja długoterminowej stabilności przetwornika (zwykle plus minus 0,1 do 0,25 procent rocznego zakresu od wiodących producentów) uzasadnia dłuższe odstępy między kontrolami.

Weryfikację kalibracji należy przeprowadzić przy użyciu skalibrowanego źródła temperatury (kalibratora suchego bloku lub łaźni temperaturowej) zgodnego z krajowymi standardami pomiarowymi, przy użyciu skalibrowanego termometru referencyjnego o większej dokładności niż sprawdzany przetwornik, służącego jako wzorzec porównawczy. Zapisz odczyty znalezione i pozostawione w co najmniej dwóch punktach temperatury w skonfigurowanym zakresie (zwykle przy 25 procentach i 75 procentach zakresu), aby scharakteryzować zarówno przesunięcie zera, jak i błąd zakresu. Dokumentuj wszystkie wyniki kalibracji w zapisie kalibracji przyrządu i wyznaczaj trendy wyników w kolejnych kalibracjach, aby zidentyfikować stopniowy dryft, który może wskazywać na pogarszający się stan czujnika, zanim stanie się problemem pomiarowym.

Kontrola fizyczna i konserwacja zapobiegawcza

Program kontroli fizycznej przetworników temperatury powinien obejmować następujące kontrole podczas każdej zaplanowanej wizyty konserwacyjnej:

• Integralność obudowy: Sprawdź obudowę przetwornika pod kątem uszkodzeń fizycznych, korozji lub pogorszenia się powłok ochronnych. Sprawdź, czy wszystkie wejścia kabli są uszczelnione oryginalnymi dławikami kablowymi oraz czy uszczelki na pokrywie przetwornika są nieuszkodzone i dobrze przylegają. Wymień uszkodzone uszczelki, aby zachować stopień ochrony obudowy.
• Połączenia terminalowe: Sprawdź wszystkie połączenia zacisków pod kątem szczelności, korozji i obecności wilgoci w głowicy przyłączeniowej. Dokręcić śruby zacisków określonym momentem; korozja na połączeniach zacisków jest usterką postępującą, która z czasem powoduje rosnący błąd pomiaru i ostateczną awarię obwodu otwartego, jeśli nie zostanie usunięta.
• Stan osłony termometrycznej (jeśli jest zamontowana): Sprawdź osłonę termometryczną pod kątem korozji zewnętrznej, uszkodzeń mechanicznych spowodowanych wibracjami wywołanymi przepływem (widocznych jako zużycie lub pękanie na przyłączu procesowym) oraz czystości wewnętrznej. Osłona termometryczna ze znacznym pocienieniem ścianek na skutek korozji stwarza ryzyko uwolnienia płynu procesowego w przypadku uszkodzenia pozostałej ścianki, co wymaga wymiany, zanim osłona termometryczna utraci funkcję ochronną.
• Stan elementu czujnika: W przypadku odsłoniętych elementów czujnika rezystancyjnego i termopary należy sprawdzić osłonę ochronną pod kątem uszkodzeń mechanicznych, wżerów korozyjnych i wszelkich oznak zanieczyszczenia wnęki czujnika płynem procesowym. Porównaj rezystancję czujnika prądu (dla RTD) lub rezystancję izolacji (dla osłony termopary) z wartościami bazowymi zarejestrowanymi podczas uruchomienia; obniżona rezystancja izolacji w osłonie termopary (poniżej 1 megaoma w temperaturze roboczej) wskazuje na wnikanie wilgoci lub uszkodzenie osłony, które spowoduje błędy pomiaru i wymaga wymiany czujnika.

Korzystanie z danych diagnostycznych do konserwacji predykcyjnej

Cyfrowe przetworniki temperatury obsługujące technologię HART i magistralę polową w sposób ciągły generują dane diagnostyczne, które można wykorzystać do identyfikacji rozwijających się problemów, zanim spowodują błędy pomiarowe. Nowoczesne, zintegrowane przetworniki temperatury monitorują i raportują parametry, w tym temperaturę zimnego złącza, rezystancję czujnika (dla wejść RTD), napięcie zasilania pętli, wewnętrzną temperaturę elektroniki przetwornika i całkowity czas pracy od ostatniego resetu. Przeglądanie tych parametrów diagnostycznych za pośrednictwem systemu zarządzania zasobami podczas normalnej pracy, zamiast czekać, aż przetwornik oznaczy alert, umożliwia podejście do konserwacji predykcyjnej, które planuje wymianę czujnika w oparciu o rzeczywiste wskaźniki stanu, a nie stałe interwały kalendarzowe.

Postępujący wzrost rezystancji czujnika RTD powyżej wartości oczekiwanej dla temperatury procesu, obserwowany w danych diagnostycznych w kolejnych odczytach, jest wczesnym wskaźnikiem zanieczyszczenia elementu czujnika lub uszkodzenia mechanicznego, które ostatecznie doprowadzi do znacznego błędu pomiaru lub awarii obwodu otwartego. Zaplanowanie wymiany czujnika na następny planowany okres konserwacji, kiedy ten trend zostanie po raz pierwszy zidentyfikowany, zamiast czekać na całkowity błąd pomiaru, pozwala uniknąć zakłóceń procesu związanych z nieplanowaną wymianą czujnika podczas produkcji. To predykcyjne podejście do konserwacji przetworników temperatury jest jednym z najbardziej opłacalnych zastosowań cyfrowych funkcji diagnostycznych wbudowanych w nowoczesne przemysłowe przetworniki temperatury.
