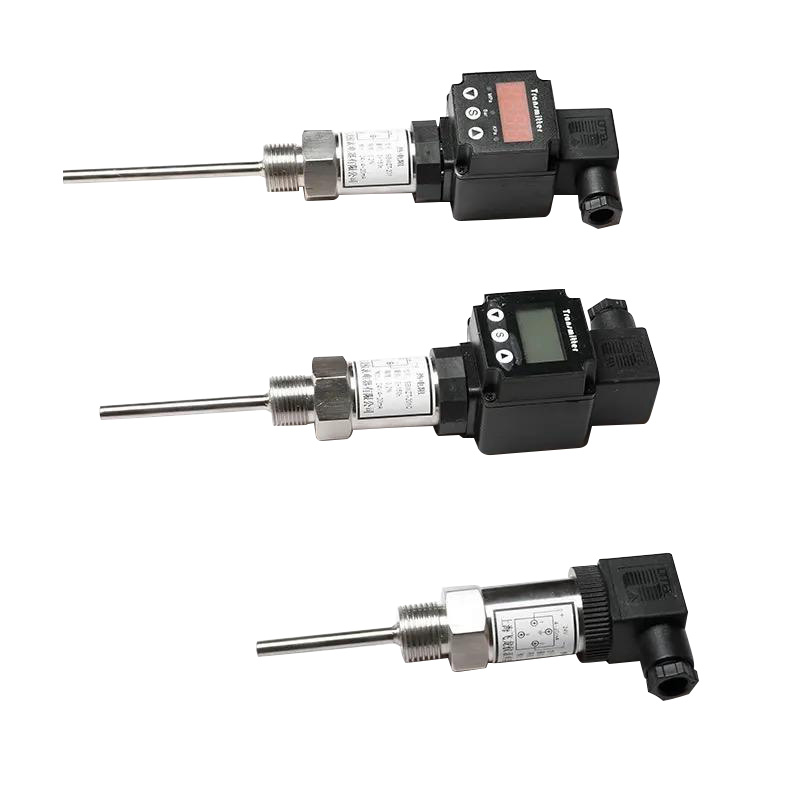

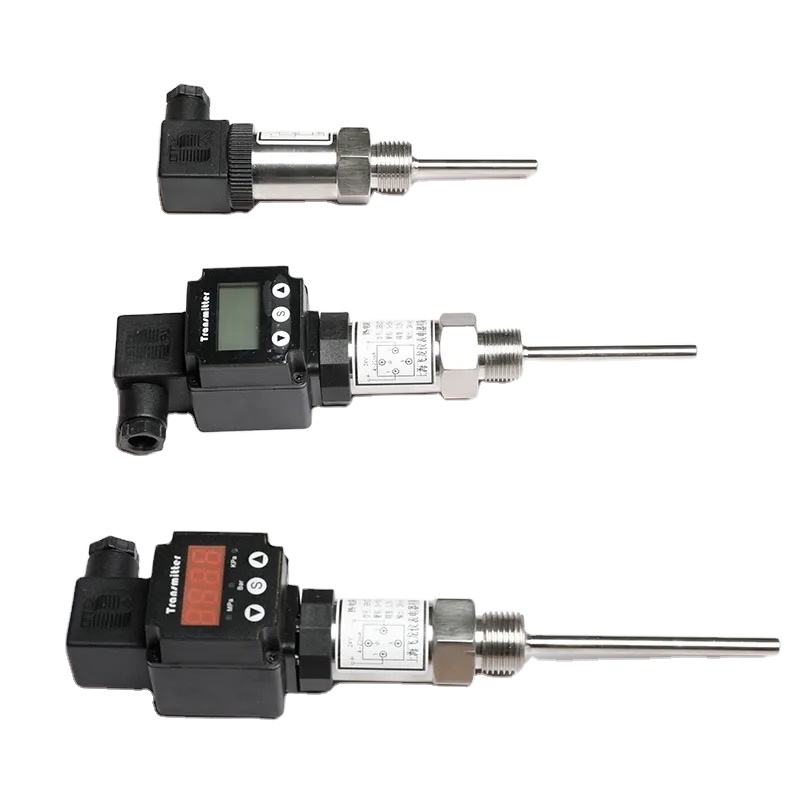

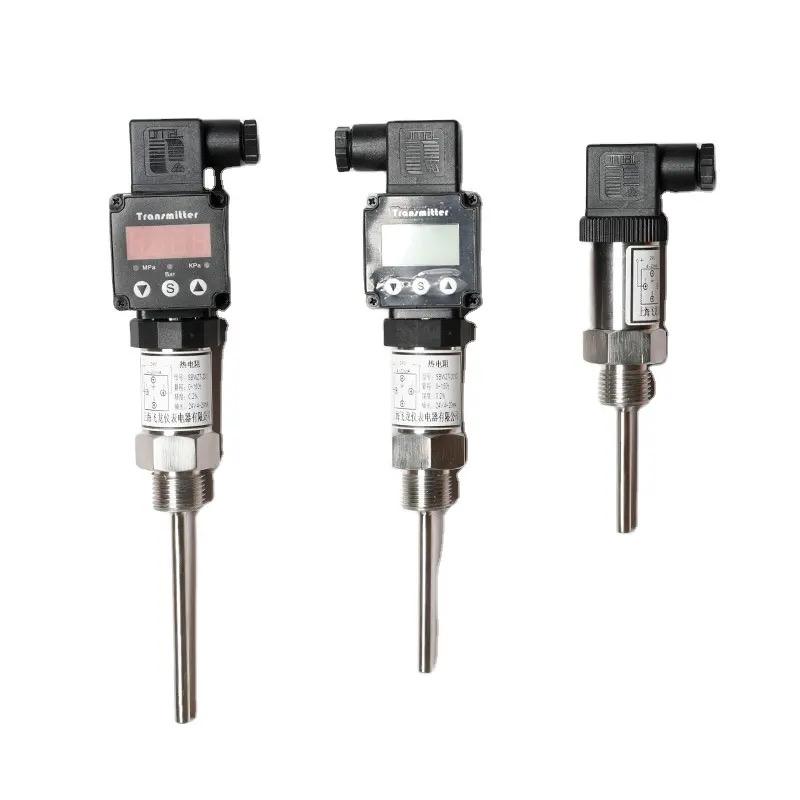

Zintegrowany przetwornik temperatury
Zintegrowany przetwornik temperatury
Zintegrowany przetwornik temperatury
Zintegrowany przetwornik temperatury
Zintegrowany przetwornik temperatury

Zintegrowany przetwornik temperatury

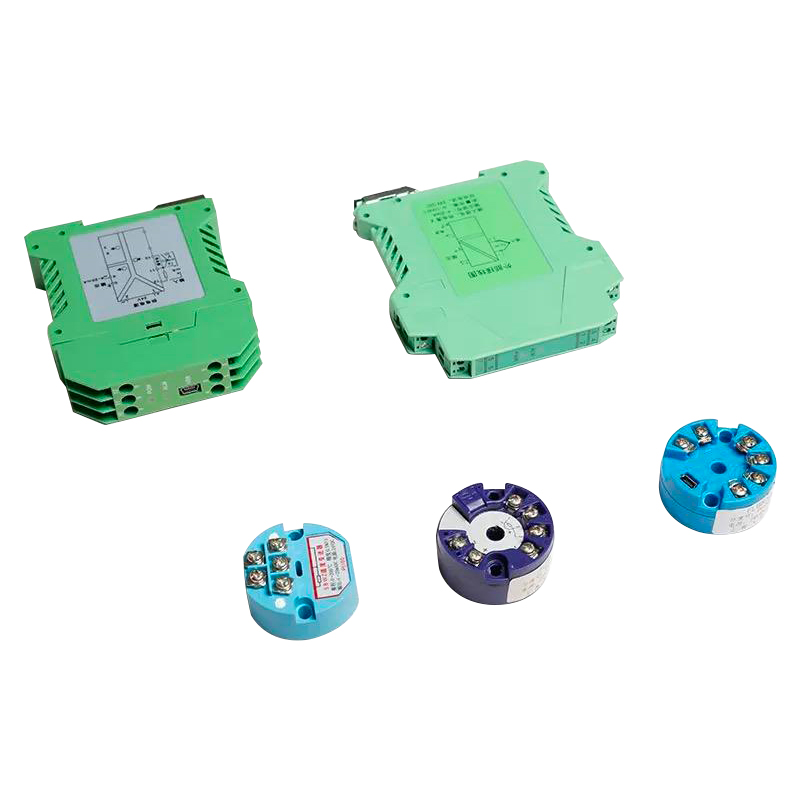

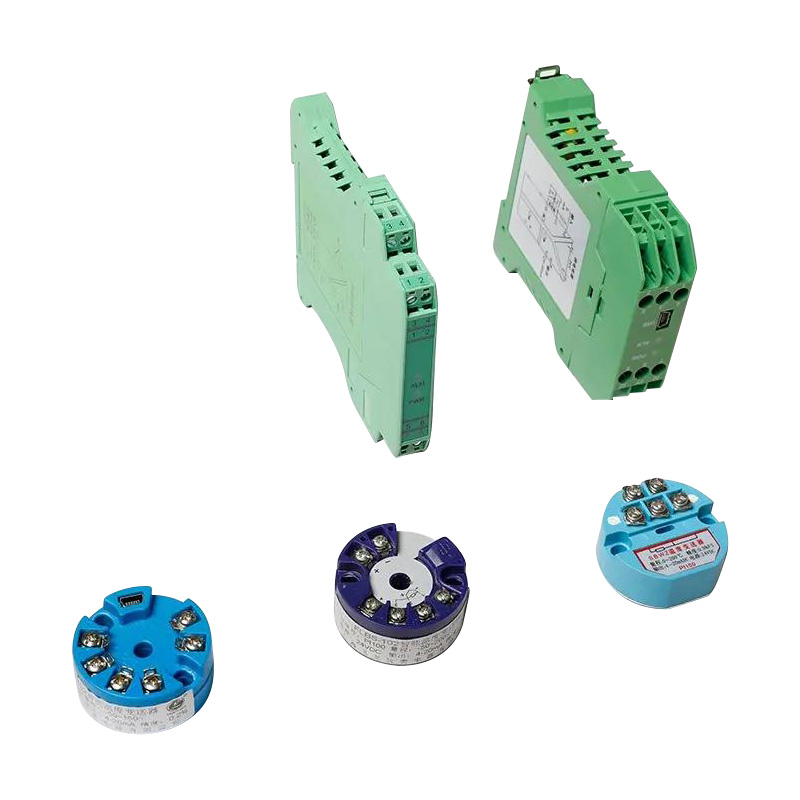

Zintegrowane produkty termopary strukturalnej i rezystancji termicznej z funkcją pomiaru i transmisji temperatury można zrealizować, umieszczając moduły układu dwuprzewodowego przetwornika (SBWR i SBWZ) w skrzynce przyłączeniowej termopary i produktów rezystancji termicznej, takich jak normalnie opakowany, przeciwwybuchowy i płaszczowy. Produkcja integracyjna może być wykorzystana do bezpośredniego pomiaru temperatury cieczy, gazu lub pary. Odbiera sygnały wejściowe termopary i rezystancji termicznej ze standardową podziałką i generuje liniowy 4~20mA DC w zależności od zmierzonej temperatury. Temperatury są mierzone i kontrolowane poprzez styk sygnału wyjściowego DC i systemu komputerowego. Ten przetwornik temperatury może być szeroko stosowany w dziedzinie badań naukowych w sektorach przemysłowych, takich jak energia elektryczna, metalurgia, ropa naftowa, inżynieria chemiczna, lotnictwo, mechanika, przemysł lekki, tekstylia, medycyna, żywność i obrona narodowa.
Poproś o wycenę
POPRZEDNI:Brak poprzedniego artykułuNASTĘPNY:Brak następnego artykułu
  • Parametr
  • Kontakt
  • Sygnał wyjściowy Sygnał liniowy 4-20mA DC z temperaturą w zakresie
    Podstawowa dokładność Przetwornik temperatury termopary ± 0,5% FS;
    Przetwornik temperatury z oporem termicznym ±0,2% FS;
    Tryb transmisji układ dwuprzewodowy
    Zasilanie prądem stałym 12-30 V prądu stałego. napięcie znamionowe 24V DC
    Impedancja obciążenia Obliczone obciążenie graniczne rezystancji obciążenia;
    RL(maks.)=50(U-12)
    We wzorze nadajnikiem jest napięcie prądu stałego
    Poniżej napięcia znamionowego 24 V:
    RL(maks.)=50(24-12)=600Ω
    Normalne środowiska operacyjne a. Temperatura otoczenia: - 25 ℃ ~ 85 ℃ (specjalne wymagania - 40 ℃ ~ 90 ℃)
    b. Wilgotność względna: 5% -95%
    c. Wibracje mechaniczne: 10-150 Hz. A=0,15 mm
    d. Żadne medium nie powodowało korozji przetwornika w otaczającym powietrzu.
    Zakłócenia elektromagnetyczne Gdy nadajnik radiowy 20-1000 MHz i 5 W działa w odległości 0,5 metra od nadajnika, jego wartość będzie się różnić w zakresie ± 0,15% FS.
    Dryft temperaturowy Gdy temperatura otoczenia zmienia się o 1 ℃, punkt zerowy zmienia się o ±0,15% FS, a zakres pomiarowy zmienia się o ± 0,01% FS

    Zastosowanie i okablowanie

    1. Uwagi dotyczące okablowania: Należy pamiętać, że element czujnikowy temperatury został dobrze podłączony i zakres pomiarowy przed opuszczeniem fabryki. Ogólnie rzecz biorąc, nie należy regulować potencjometru regulacji zakresu, jeśli nie jest to konieczne.

    2. Informacje na temat instalacji zintegrowanego TC i RTD znajdują się w innych instrukcjach obsługi tego samego typu TC i RTD.

    3. Zintegrowane TC i RTD są wyposażone w dwuprzewodowe wyjście prądowe, dlatego potrzebne będą tylko dwa przewody miedziane.

    Przykład zamówienia

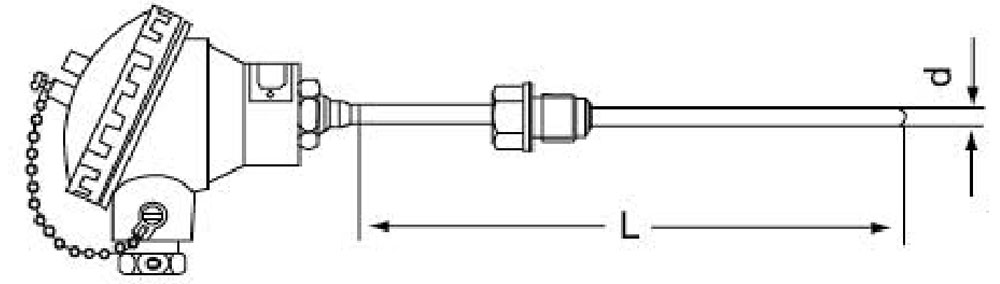

    Proszę podać model, podziałkę, długość całkowitą i głębokość włożenia w kolejności tj. (L×I)

    Przykład 1: WRNKB-230 K 1150x1000

    Tj.: Zintegrowana termopara płaszczowa w systemie dwuprzewodowym, montaż na stałe, wodoszczelna skrzynka przyłączeniowa, średnica zewnętrzna Φ16mm, podziałka K, długość całkowita 1150, głębokość wsunięcia 1000mm.

    Przykład 2: WZPKB-336 Pt100 L=1000

    Tj.: System dwuprzewodowy ze zintegrowanym oporem termicznym w płaszczu platynowym, montaż ruchomej tulejki, wodoszczelna skrzynka przyłączeniowa, średnica zewnętrzna, podziałka Pt100, długość całkowita 1000mm.

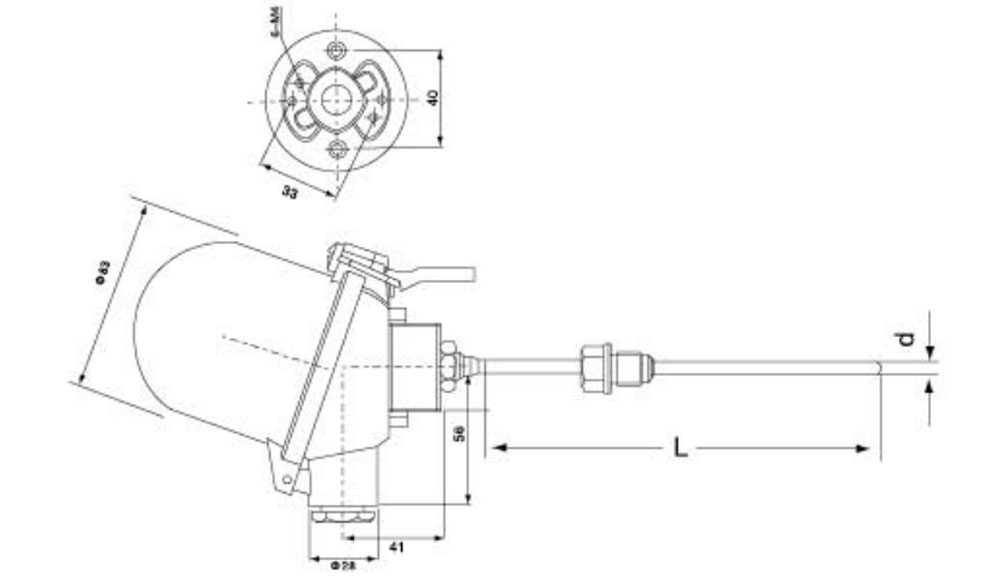

    Termopara i rezystancja termiczna z przetwornikiem temperatury

    Modelkakaka Znak ukończenia szkoły Zakres pomiarowy (℃) Tuba obudowy
    Materiał Średnica rury Spec.
    SBWZPR-231 Pt100 -50- 400 1Cr18Ni9Ti, 316 Φ6-12 300×150
    400×250
    450×300
    500×350
    SBWRNR-231 R 0-1000 1Cr18NiSTi, GH2520, 316 Φ6-12

    Modelkakaka Znak ukończenia szkoły Zakres pomiarowy (℃) Tuba obudowy
    Materiał Średnica rury Spec.
    SBWZPK2-231 Pt100 -50- 400 1Cr18Ni9Ti, 316 Φ6-12 550×400
    600×450
    650×500
    700×550
    750×600
    800×650
    1000×850
    1150×1000
    1350×1200
    SBWRNR2-231 R 0-1000 1Cr18Ni9Ti, GH2520, 316 Φ6-12

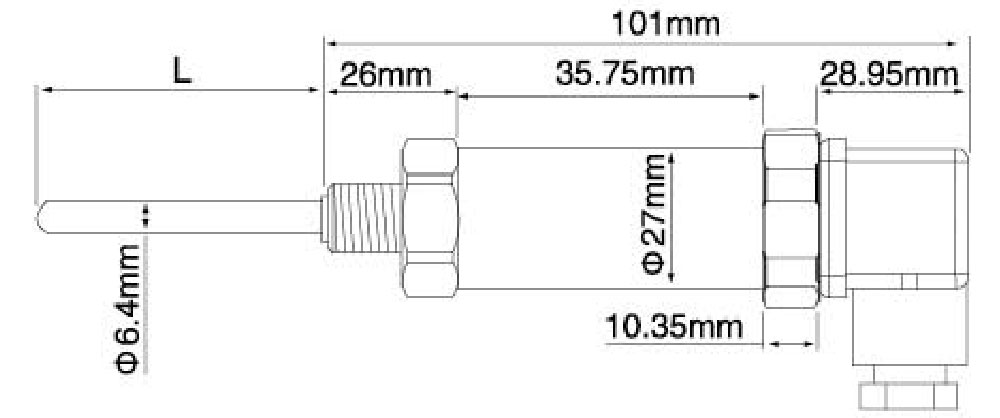

    Hirschmann wtykowy mały opór cieplny i termopara

    Modelkakaka Znak ukończenia szkoły Zakres pomiarowy (℃) Tuba obudowy
    Materiał Średnica rury Spec.
    SBWET-201 Pt100 -50- 400 1Cr18Ni9Ti, 316 Φ4-12 50
    100
    150
    200
    300
    400
    500
    SBWET-200 R 0-800 1Cr18Ni9Ti, GH2520, 316 Φ4-12
