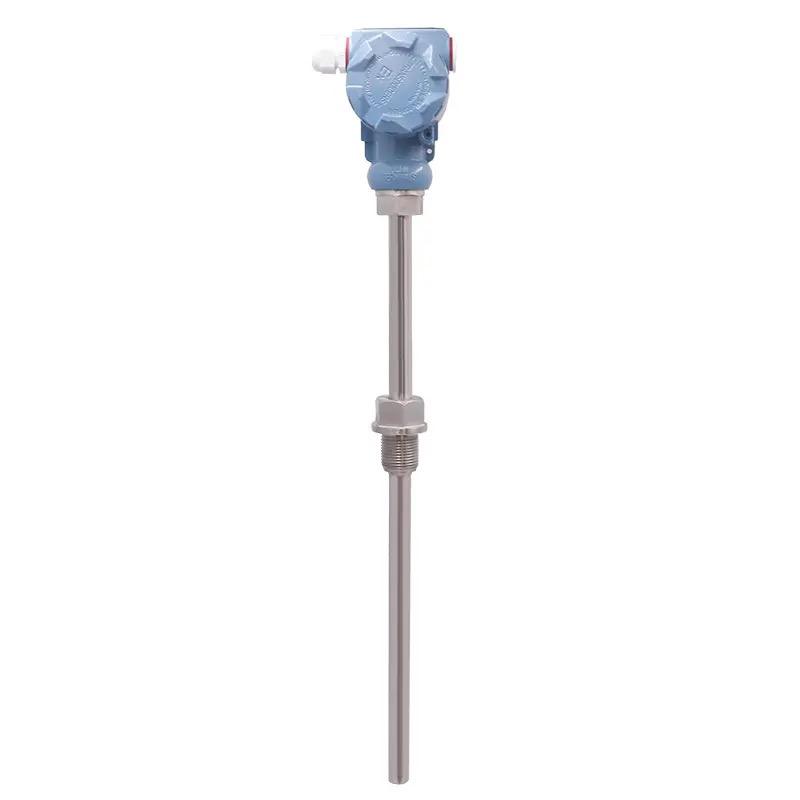

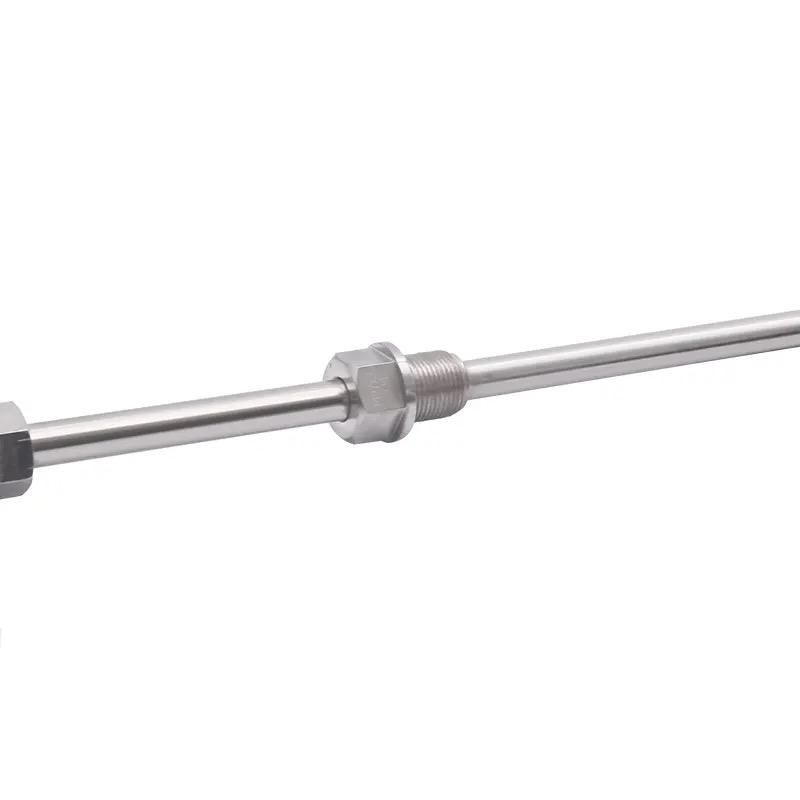

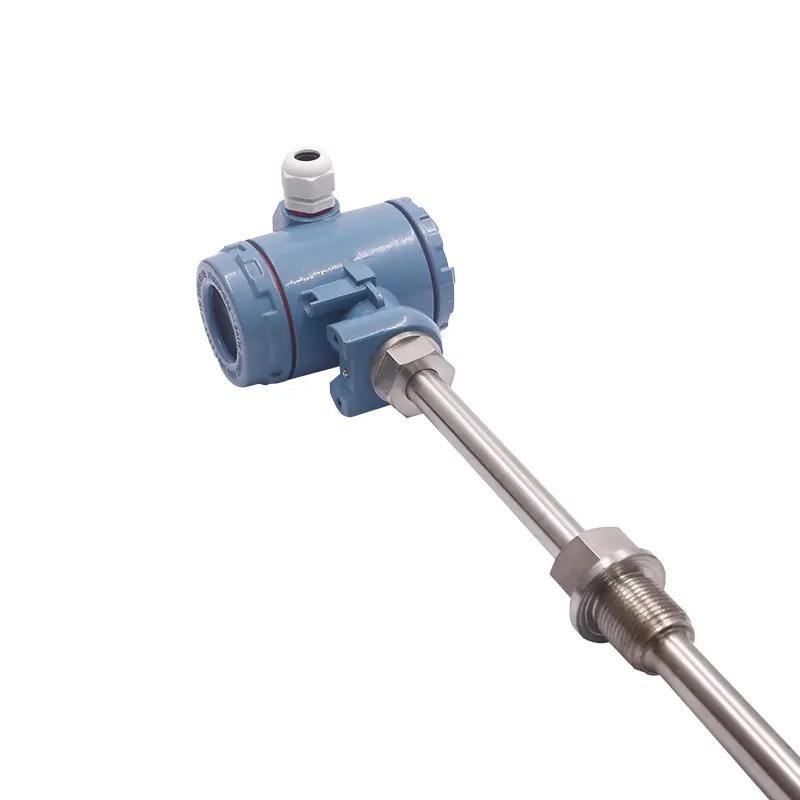

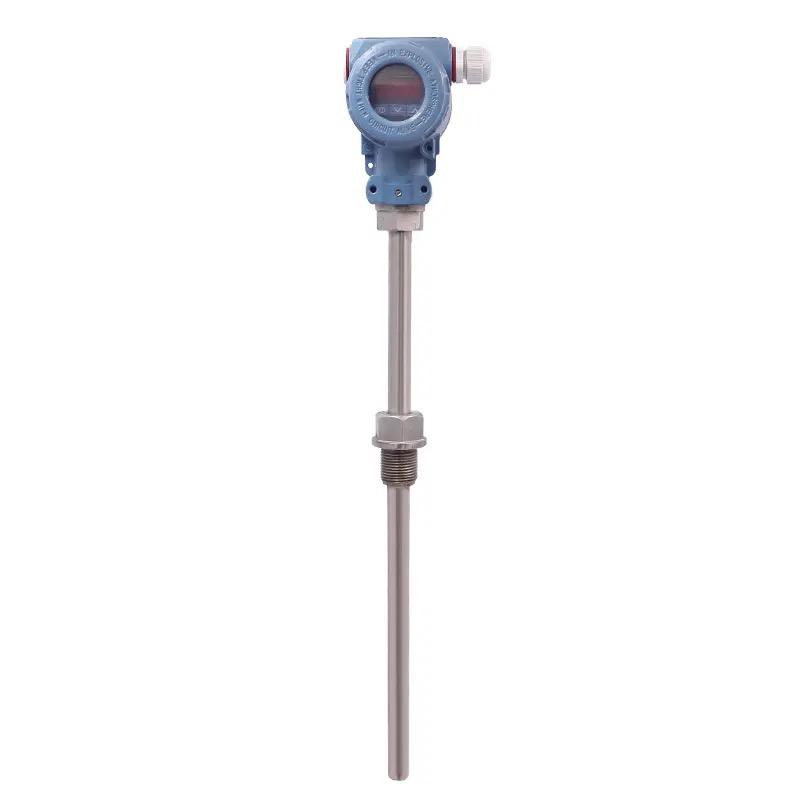

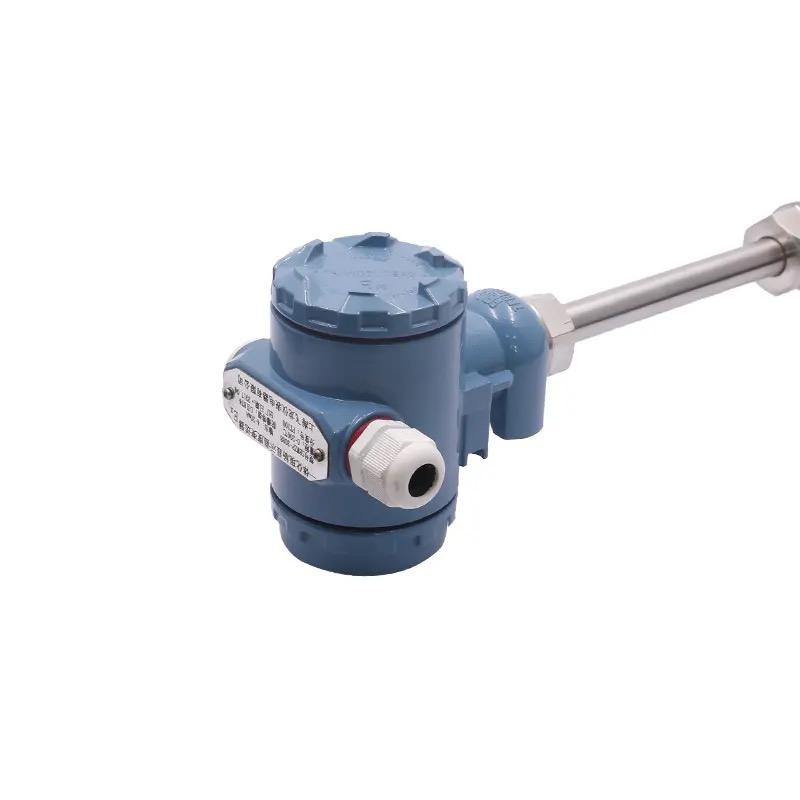

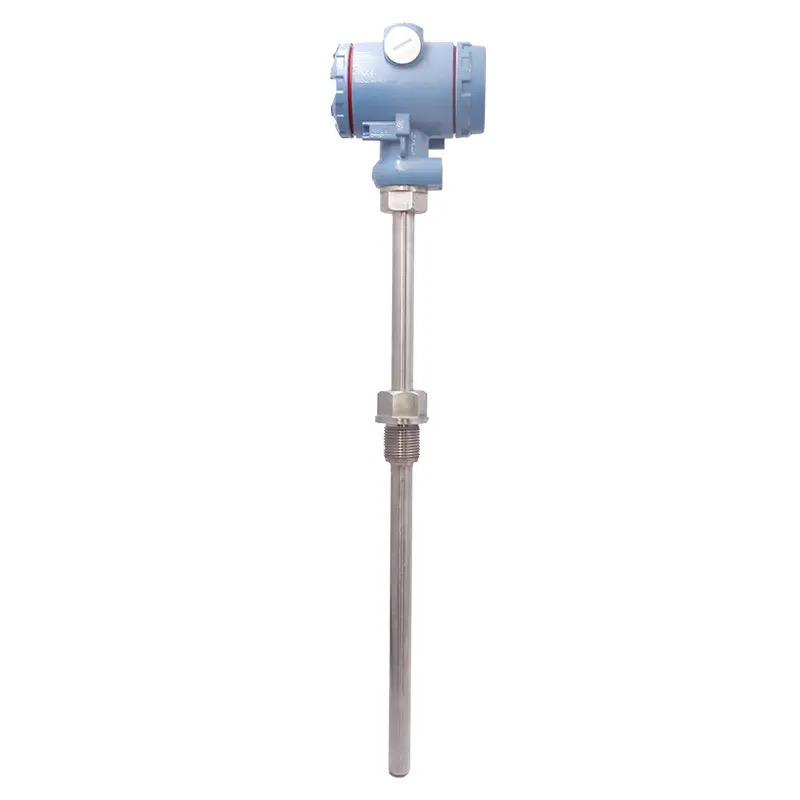

Zintegrowany przetwornik temperatury z pełną izolacją

Ogólny zintegrowany przetwornik temperatury służy do wprowadzania sygnału wejściowego rezystancji termicznej (RTD), termopary (TC), rezystancji i napięcia, który można zainstalować w czujniku poprzez konfigurację komputera PC. (dostępne są protokoły PEOFIBUS-PA i HART). Obowiązujące miejsca: · Zintegrowany przetwornik temperatury PCP może być używany do przetwarzania wszelkiego rodzaju sygnałów wejściowych na sygnały wyjściowe 4-20 mA ·Wejście Opór cieplny (RTD) Termopara (TC) Rezystancja (Ω) Napięcie (mV) Za pośrednictwem komputera PC narzędzie konfiguracyjne może być używane online. Charakterystyka: .Ogólne PCP może być stosowane do wszystkich rodzajów sygnałów wejściowych .Izolacja elektryczna .Układ dwuprzewodowy i wyjście analogowe 4-20mA .Wysoka dokładność .Sygnalizacja uszkodzenia czujnika lub zwarcia może być ustawiona wcześniej zgodnie z NAMUR NE 43. ·EMC powinno być zgodne z NAMUR NE 21, CE .Certyfikat przeciwwybuchowy .Wyjście analogowe .Zakres pomiarowy może być dostosowany przez użytkowników

Poproś o wycenę

Działanie i struktura systemu

System pomiarowy

Inteligentny przetwornik temperatury to system dwuprzewodowy z wyjściem analogowym, wejściowymi 2-, 3- i 4-przewodowymi sygnałami rezystancji termicznej (BRT), sygnałem termopary i sygnałem napięciowym, który można skonfigurować za pomocą narzędzia konfiguracyjnego,

Wejście Opór cieplny (RTD)

Wpisz	Zakres pomiarowy	Min. Zakres pomiarowy
Pt100 Pt500 Pt1000 Zgodnie z IEC 751	-200-850 ℃ -328-1562°F -200-250 ℃ -328-482°F -200-250 ℃ -328-482°F	10 K (18°F) 10 K (18°F) 10 K (18°F)
Ni100 Ni500 Ni1000 Zgodnie z normą DIN 43760	-60-180 ℃ -76-356°F -60-150 ℃ -76-302°F -60-150 ℃ -76-302°F	10 K (18°F) 10 K (18°F) 10 K (18°F)
Typ okablowania	Kompensacja rezystancji 2-, 3- lub 4-żyłowego dwużyłowego kabla pomiarowego systemu (0-20Ω)
Rezystancja kabla czujnika	Każdy kabel
Prąd czujnika	≤0,6mA

Sygnał rezystancji (Ω)

Wpisz	Zakres pomiarowy	Min. Zakres pomiarowy
Rezystancja (Ω)	10..2000(Ω)	100(Ω)

Termopara (TC)

Wpisz	Zakres pomiarowy	Min. Zakres pomiarowy
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] Zgodnie z IEC 584 część 1	0-1820 ℃ 32-3308°F 0-2320 ℃ 32-4208°F 0-2495 ℃ 32-4523°F -200-915 ℃ -328-1679°F -200-1200 ℃ -328-2192°F -200-1372 ℃ -328-2501°F -200-900 ℃ -328-1652°F -270-1300 ℃ -454-2372°F 0-1768℃ 32-3214°F 0-1768℃ 32-3214°F -200-400 ℃ -328-752°F -200-600 ℃ -328-1112°F 0-2000 ℃ 32-3632°F	500 tys. (900°F) 500 tys. (900°F) 500 tys. (900°F) 50 tys. (900°F) 50 tys. (900°F) 50 tys. (900°F) 50 tys. (900°F) 50 tys. (900°F) 500 tys. (900°F) 500 tys. (900°F) 50 tys. (900°F) 50 tys. (900°F) 500 tys. (900°F)
Zimne złącze	Wewnętrzna (Pt100) lub zewnętrzna (0...80℃)，32..176°F
Dokładność zimnego złącza	±1 tys
Prąd czujnika	30nA

Sygnał napięciowy (mV)

Wpisz	Zakres pomiarowy	Maksymalny zakres pomiarowy
Miliwolt (mV)	-10...100mV	5mV

wejście wyjście (analogowe)

Sygnał wyjściowy	4...20 mA.20..4 mA
Charakterystyka transmisji	Liniowość temperatury, rezystancji i napięcia
Maksymalne obciążenie	(V-8V)/0,025A

(1) Bez odniesienia

(2) Zgodnie z normą DIN 43710

(3) Zgodnie z ASTM E988

Filtr cyfrowy Grae 1	0...8 s
prąd wejściowy	≤3,5 mA
Ograniczenie prądu	≤25mA
Przełącznik opóźnienia czasowego	4s (podczas włączania la-3,8mA)
Czas reakcji	1s

Sygnał błędu (monitorowanie błędu)

Poniżej dolnej granicy pomiaru	Zmniejszenie natężenia do 3,8 mA
Powyżej pomiaru górny Iirmit	Wyjście do 20,5 mA
Uszkodzenie czujnika Zwarcie czujnika	Można ustawić jako ≤3,6 mA lub ≥21,0 mA

Podłączenie elektryczne

Zasilanie	U _b =8...35V prądu stałego Ochrona przed polaryzacją
Izolacja galwaniczna (wejście/wyjście)	U=3,75kV AC
Dopuszczalny zakres wahań	U≤5V (gdy Ub≥13V, np _maks =1 KH ₂ t)

Dokładność

Warunki referencyjne

Temperatura podniesiona 23℃ (73,4°F）±5K

Opór cieplny (RTD)

Wpisz	Dokładność pomiaru
Pt100, Ni100 Pt500, Ni500 Pt1000, Ni1000	0,2 tys. lub 0,08% 0,5 tys. lub 0,20% 0,3 tys. lub 0,12%

Sygnał rezystancji (Ω)

Wpisz	Dokładność pomiaru	Zakres pomiarowy
Opór	±0,1 Ω lub 0,08%	10...40Ω
Opór	±1,5 Ω lub 0,12%	10...2000Ω

Termopara (TC)

Wpisz	Dokładność pomiaru
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	typ.0,5 k lub 0,08% typ.1,0 k lub 0,08% typ.2,0 k lub 0,08%
Alleled przez koniec relerencji wewnętrznej	Pt100 DIN IEC751 C1.B

Sygnał napięciowy (mV)

Wpisz	Dokładność pomiaru	Zakres pomiarowy
Miliwolty (mv)	±20μV lub 0,08%	-10...10mV

Wpływ na zasilanie	≤±0,01%/V z odchyleniem 24 ^[3]	Zakres pomiarowy
Wpływ na obciążenie	≤±0,02%/100Ω ^[3]	-10...10mV

(1)Nie dotyczy termopary.

(2) % odnosi się do regulowanego zakresu pomiarowego (wartość maksymalna).

(3) Wszystko ala jest powiązane z końcową wartością pomiaru (FSD)

Przesunięcie temperatury	RTD Td=±(15ppmkMaks. zakres pomiarowy)±50 ppmKUstawiony zakres pomiarowy)∆θOpór cieplny Pt100 Td=±(15ppmk(końcowa wartość pomiaru 200) 50ppm/Kustawiony zakres pomiarowy)∆θ Termopara (TC) Td=±(50 ppmKMaksymalny zakres pomiarowy 50ppm/KUstawiony zakres pomiarowy)*∆θ ∆θ=Wartość temperatury otoczenia odbiega od temperatury retencji
Długoterminowa stabilność	≤0,1 tys./rok[1] lub ≤0,05%/rok[1] [2]

Stan instalacji

Kąt montażu	Bez ograniczeń
Obszar instalacji	Wodoodporna skrzynka przyłączeniowa lub skrzynka przyłączeniowa przeciwwybuchowa

Warunki zastosowania Warunki otoczenia

Temperatura otoczenia	-40... 85 ℃(-40..185°F). Ma zastosowanie w obszarze chronionym przed wybuchem
Temperatura przechowywania	-0.. 100℃(-40...-212°F)
Klasa klimatyczna	zgodnie z EN G0654-1,ClaasC
Kondensacja	Pozwolenie
Klasa ProtacLlon	Instalacja IP 00/IP 66
Ochrona przed wibracjami	Zgodnie z IEC 60068-2-6
Kompatybilność elektromagnetyczna	Emisja promieniowania anty-EMI i EMI zgodnie z EN 61326-1 i NAMUR NE 21

Struktura mechaniczna

Welghl	= 40g
Materiał	Obudowa: PC, plastik lub poliester
Terminal	kabel maks. 1,75 mm2 (0,0027 cala2)

Wyświetlacz i system operacyjny Zdalna obsługa

Narzędzie konfiguracyjne	Specjalne narzędzie konfiguracyjne
Oprogramowanie konfiguracyjne	Oprogramowanie operacyjne dla komputera PC (Reaowin 2o00 ]
przeplatać	Interfejs PC podłączony kablem TTL-l-RS 232 z wtyczką
Parametr konfiguracyjny	Typ czujnika, typ połączenia i jednostka inżynieryjna (C/F zakres pomiarowy, wewnętrzna/zewnętrzna kompensacja zimnego złącza, kompensacja rezystancji kabla w pomiarze układu dwuprzewodowego, stan uszkodzenia, sygnał wyjściowy (4...20/20...4 mA), filtr cyfrowy (wilgoć), wyjście, znacznik punktu pomiarowego (8 znaków) i wyjście analogowe.
