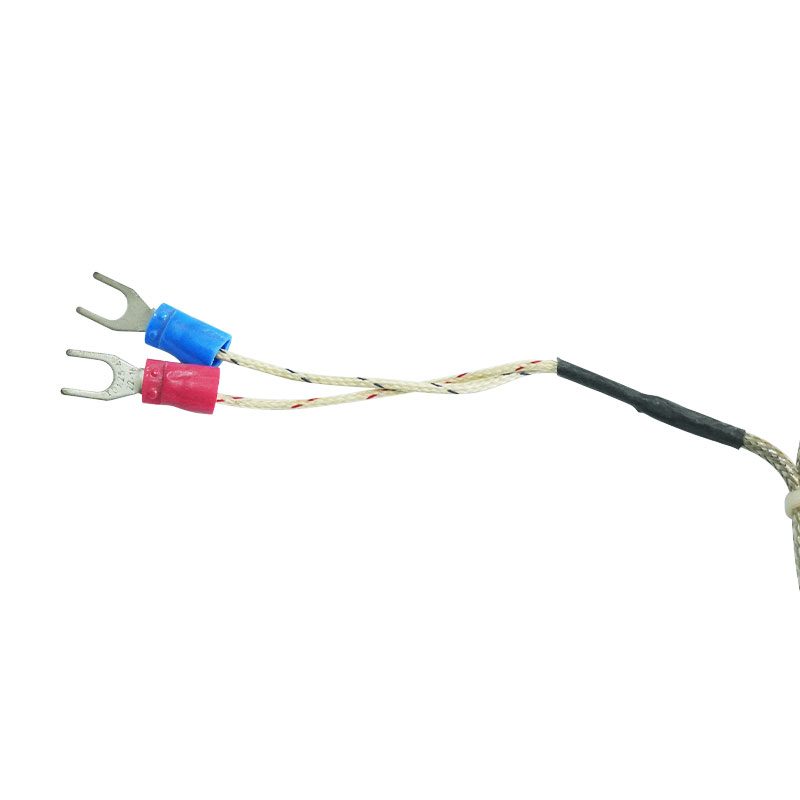

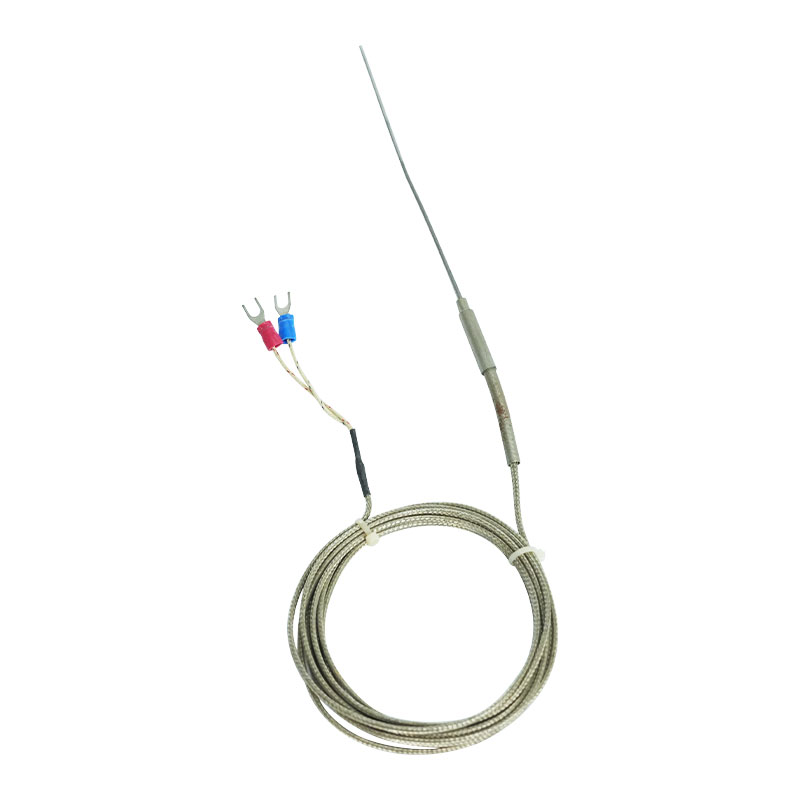

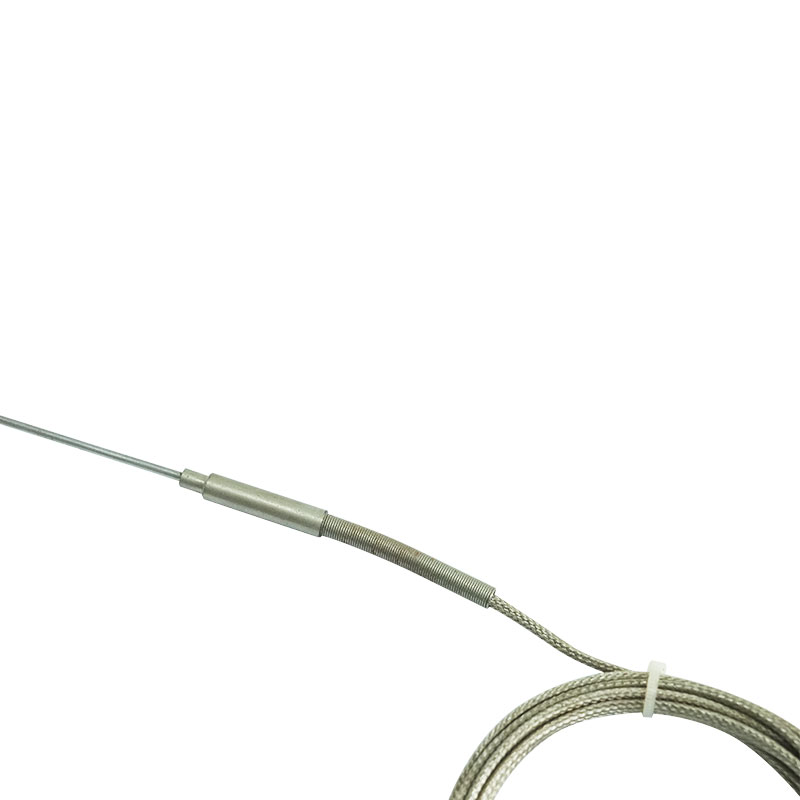

Termopara płaszczowa

Termopara płaszczowa ma zalety takie jak smukłość, łatwe zginanie, krótki czas reakcji termicznej, antywibracje, odporność na temperaturę, wytrzymałość na ściskanie itp. Może być stosowana nie tylko do bezpośrednich pomiarów, ale także do montażu termopary jako element rdzenia wewnętrznego zastępujący konwencjonalne elementy typu sznurek z koralików porcelanowych. Szczególnie nadaje się do montażu na rurociągach o małych odstępach, rurociągach zagiętych i specjalnych miejscach pomiaru temperatury, gdzie wymagana jest szybka reakcja i mikroruch. Zawiera: Termopara płaszczowa urządzenia nienieruchomego Termopara płaszczowa typu tulejkowego Termopara płaszczowa z kołnierzem tulejowym

Poproś o wycenę

Typ, zakres pomiaru temperatury i tolerancja termopary płaszczowej

Kategoria	Kod	Znak ukończenia szkoły	Exlermal średnica rurki (mm)	Zakres pomiarowy (℃)	Maksymalna temperatura aplikacji (℃)	∆tTolerancja
Kategoria	Kod	Znak ukończenia szkoły	Exlermal średnica rurki (mm)	Zakres pomiarowy (℃)	Maksymalna temperatura aplikacji (℃)	1	2
Niklowo-chromowo-miedzioniklowy	WREK	E	≥Φ3	-40-700	700	±1,5℃ lub ±0,4%t	±2,5℃ lub ±0,75%t
Nikiel-chrom-nisiloj	WRNK	K		-40-900	950
Żelazo-mieonikiel	WRJK	J		-40-500	600
Guprum-miepronikiel	WRC	T		-40-350	400
Rod Platyna-Platyna	WRPK	S	Φ5-Φ8	0-1100	1300	± 1,5 ℃	ja: 2,5% l

Termopara osłonowa nienieruchoma

Typ skrzynki przyłączeniowej	Modelkakaka
Typ prosty	WR□K-101 WR□K ₂ -101
Typ wodoodporny	WR□K-131 WR□K ₂ -131
Typ szybkozłącza	WR□K-151 WR□K ₂ -151
Typ gniazda lotniczego	WR□K-161 WR□K ₂ -161
Typ uchwytu	WR□K-187 WR□K ₂ -187
Typ przewodu przedłużającego	WR□K-191 WR□K ₂ -191

Uwaga:(1)WRNK-101 można zastosować do wymiany wewnętrznego rdzenia termopary montażowej. (2) Przedłużacz jest zwykle łączony z przewodem o długości 500 mm. W razie potrzeby należy dodać długość. (3) Zacisk pomiarowy jest dostarczany z izolacją. jeśli ma być połączony z osłoną, zmień model mantysy „1” na „2”, a „7” na „8”. na przykład 131 zmienia się na 132; 187 zmienia się na 188. (4) Patrz strony 26-28, tabela 6 i rys. 35, aby zapoznać się ze znacznikiem podziałki i zakresem pomiarowym. Czas reakcji, średnica i dostępna długość termopary płaszczowej.

Termopara płaszczowa typu tulejkowego

Typ skrzynki przyłączeniowej	Modelkakaka
Typ wodoodporny	WR□K-231 WR□K ₂ -231 WR□K-331 WR□K ₂ -331
Typ szybkozłącza	WR□K-251 WR□K ₂ -251 WR□K-351 WR□K ₂ -351
Typ gniazda lotniczego	WR□K-261 WR□K ₂ -261 WR□K-361 WR□K ₂ -361
Typ przewodu przedłużającego	WR□K-291 WR□K ₂ -291 WR□K-391 WR□K ₂ -391
Typ przewodu przedłużającego(stainless steel flexible tube)	WR□K-291G WR□K ₂ -291G WR□K-391G WR□K ₂ -391G

Uwaga:(1) Przewód przedłużający o długości 500 mm jest zwykle mocowany do przedłużacza. W razie potrzeby należy dodać długość.

(2)Zacisk pomiarowy jest dostarczany z izolacją. dopasowanie musi łączyć się z skorupą; zmień mantysę modelu „1” na „2”, na przykład 231 zostanie zmienione na 232;291 zostanie zmienione na 292.

(3) Średnica termopary płaszczowej jest nie mniejsza niż 5. Ogólny zapas śrub śrubowych tulei to M16×1,5 i ≤Φ4 to M12×1,5.

(4) Nominalne ciśnienie stałego kołnierza tulejkowego wynosi 2,5 MPa. Nominalne ciśnienie ruchomego kołnierza tulejkowego jest ciśnieniem normalnym.

(5) Aby zapoznać się ze znacznikami podziałki i zakresem pomiarowym, patrz strony 26 - 28, tabela 6 i rys. 35. czas reakcji, średnica i dostępna długość termopary płaszczowej

Termopara płaszczowa z kołnierzem tulejkowym

Typ skrzynki przyłączeniowej	Modelkakaka
Typ wodoodporny	WR□K-431 WR□K2-431 WR□K-531 WR□K ₂ -531
Typ szybkozłącza	WR□K-451 WR□K ₂ -451 WR□K-551 WR□K ₂ -551
Typ gniazda lotniczego	WR□K-461 WR□K ₂ -461 WR□K-561 WR□K ₂ -561
Typ przewodu przedłużającego	WR□K-491 WR□K ₂ -491 WR□K-591 WR□K ₂ -591
Typ przewodu przedłużającego(stainless steel flexible tube)	WR□K-4911G WR□K ₂ -4911G WR□K-5911G WR□K ₂ -5911G

Uwaga: (1) Przewód zasilający o średnicy 500 mm jest zwykle mocowany do przedłużacza typu „S”. W razie potrzeby należy dodać długość, proszę podać ją osobno.

(2) Zacisk pomiarowy jest dostarczany z izolacją. Jeśli konieczne jest połączenie z powłoką, zmień model mantysy „1” na „2”, np. 431 zostanie zmienione na 432.

(3) Średnica termopary płaszczowej jest nie mniejsza niż Φ5. Ogólna dostawa kołnierza tulejkowego wynosi Φ60, a ≤ 04 to Φ50.

(4) Nominalne ciśnienie stałego kołnierza tulei wynosi 2,5 MPa. Nominalne ciśnienie ruchomego kołnierza tulejki jest ciśnieniem normalnym.

(5) Patrz strony 26 - 28, tabela 6 i rys. 35, aby zapoznać się ze znacznikiem podziałki i zakresem pomiarowym. Czas reakcji, średnica i dostępna długość termopary płaszczowej.
